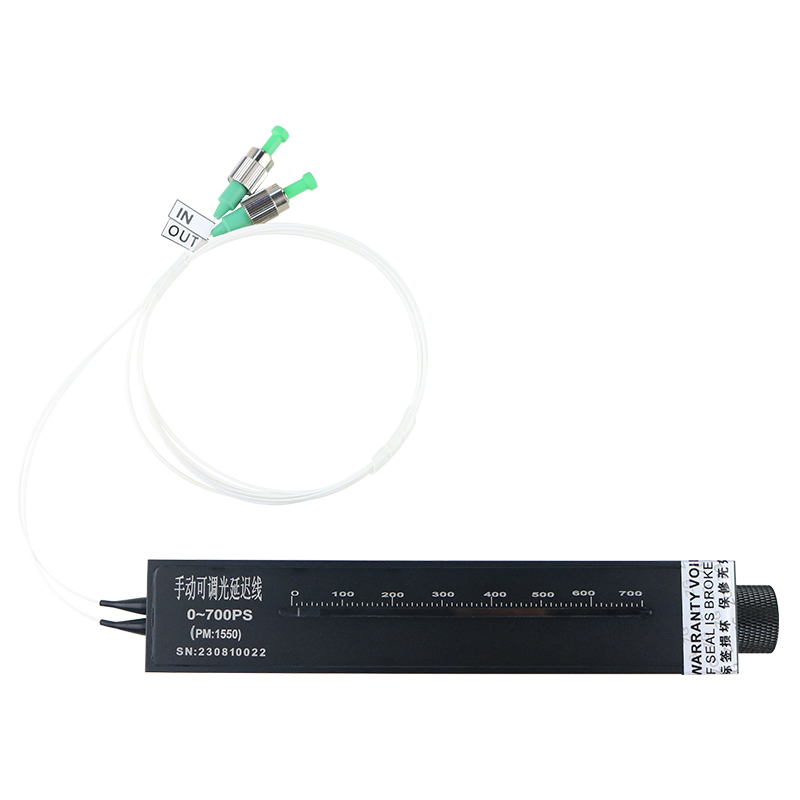

手动可调光纤延迟线
0～700 ps
1550nm
产品描述：
光纤延迟线模块是一种具有光路延迟作用的功能器件。具有工作频率高，带宽大，损耗低，结构简单，易实现多位延迟，抗电磁干扰能力强，保密性好，重量轻及性价比高等特点，广泛应用于军事，国防等重要领域。
技术指标：
|
项目 |
指标 |
|
工作波长(nm) |
1260～1650,1310～1550,可定制 850,980,1060 |
|
校准波长(nm) |
1310～1550 |
|
延迟范围(ps) |
0～100 |
|
0～330 |
|
|
0～700 |
|
|
0～1500 |
|
|
分辨率(fs) |
1 |
|
插入耗损(dB) |
0.8(典型值)，1.2(最大值)，(0～1500PS耗损≤1.4dB) |
|
插入损耗变化(dB) |
±0.25(对应0～100PS模块) |
|
±0.35(对应0～330PS模块) |
|
|
±0.55(对应0～700PS模块) |
|
|
±1.5(对应0～1500PS模块) |
|
|
回波损耗(dB) |
55 |
|
消光比(dB) |
18 |
|
传输光功率 |
500mW(典型值)，可定制5W/10W/15W/20W/30W |
|
工作温度(℃) |
0～+50 |
|
储存温度(℃) |
-40～+65 |
|
光纤类型 |
Conning SMF-28e，或Fujikura PM Panda Fiber |
|
尺寸(长×宽x高) |
72.53×32×35.5mm(对应0～100PS模块) |
|
105×32×35.5mm(对应0～330PS模块) |
|
|
167.54×32×35.5mm(对应0～700PS模块) |
|
|
169×46×35.5mm(对应0～1500PS模块) |

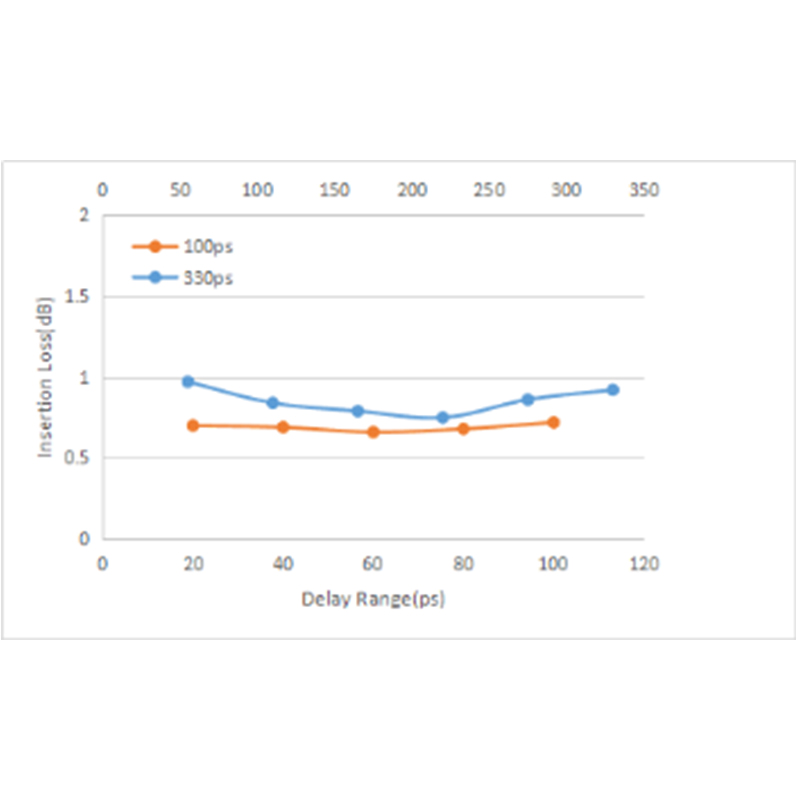

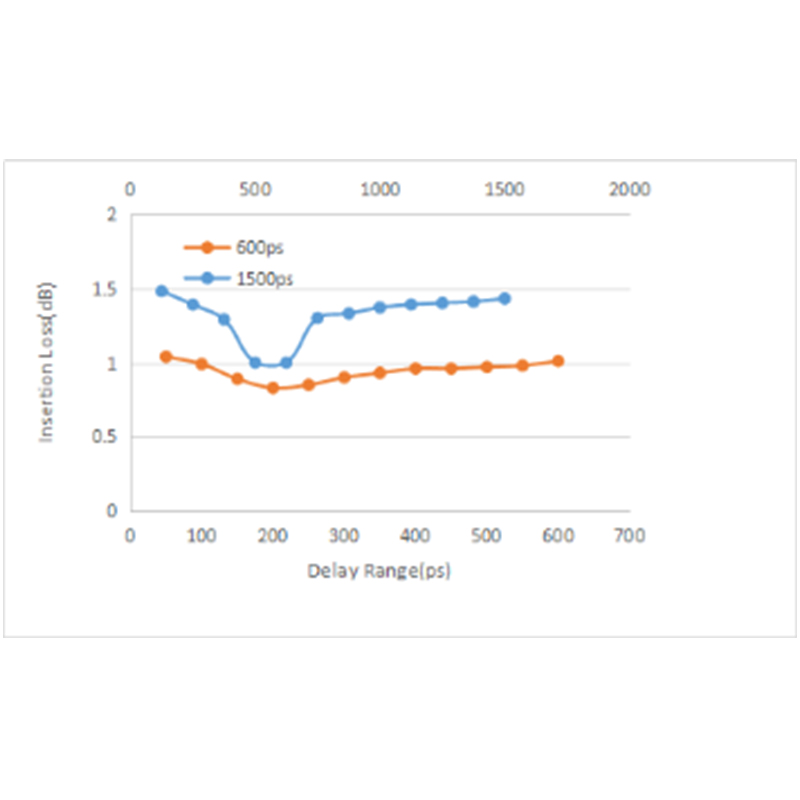

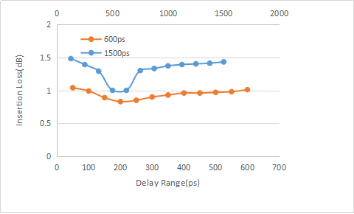

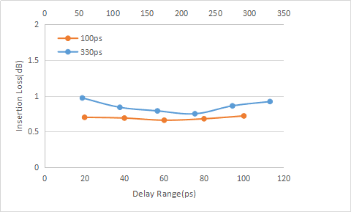

典型延迟谱线：
订货信息：
1.延迟范围：100ps；330ps；700ps；1500ps
2.光纤类型：SMF-28e；OM1；OM2；PM Panda Fiber
3.尾纤长度：0.5m；0.8m；1m；1.5m等
4.连接器类型：FC/APC或其他客户指定
