1060~2050nm三端口保偏光纤环形器

三端口光纤环形器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。我们可以生产三端口、四端口、不同功率、不同波长的光纤环形器，产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。

三端口保偏光纤环形器

1060～2050nm

产品描述：

三端口光纤环形器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。

我们可以生产三端口、四端口、不同功率、不同波长的光纤环形器，产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。

技术指标：

项目	指标
中心波长(nm)	1064	1310/1480/1550	C+L波段	1950/2000/2050
带宽(nm)	±5	±30	1528~1610	±30
单双级	单级	双级	双级	单级
峰值隔离度Type.(dB)	30	52	50	20
隔离度Min.(dB)	22	40	40	16
插入损耗Max.(dB)	2.2	0.9	0.9	1.5
消光比Min.(dB)	20	20	20	18
承受光功率(W)	0.2	0.3、1、2		0.5
工作轴	单轴工作或者双轴工作
峰值功率(KW)	<10(@ns pulse)
串扰Min.(dB)	50	50	50	40
回波损耗(dB)	50
光纤类型	PM Fiber
封装尺寸(mm)	φ5.5×L35(单轴)或φ5.5×L50(双轴)
工作温度(℃)	-5~+70
储存温度(℃)	-40~+85

注：测试温度为25℃。以上数据不含头,如增加接头,插入损耗增加 0.3dB,回损降低 5dB,消光比降低 2dB,默认光纤慢轴对准 Key 键。

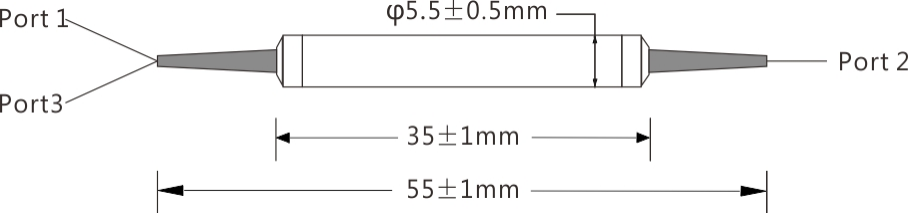

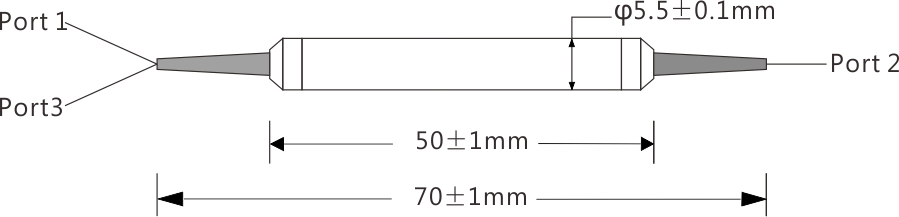

封装信息：

订货信息：

1.中心波长：1064nm；1550nm；1950nm；或其它

2.平均功率：<0.5W；1W；5W；或其它

3.功率类型：脉冲；连续

4.工作轴：双轴工作；慢轴截止；快轴截止

5.单双级：单级；双级

6.光纤类型：PM980；PM1550；PM1950

7.尾纤长度：0.8m；1m；1.5m；或其它

8.尾套类型：0.25mm裸纤；0.9mm套管；或其它

9.连接头类型：FC/PC；FC/APC；或其它
