保偏光纤熔接机MY-PMFS-9100

MY-PMFS-9100是一款两电极保偏光纤熔接机；本设备可以进行普通石英光纤、保偏光纤的光纤熔接；

保偏光纤熔接机

包层直径：40～400μm

涂覆层直径：100～730μm

保偏光纤(PMF)：熊猫型

产品描述：

MY-PMFS-9100是一款两电极保偏光纤熔接机；

本设备可以进行普通石英光纤、保偏光纤的光纤熔接；

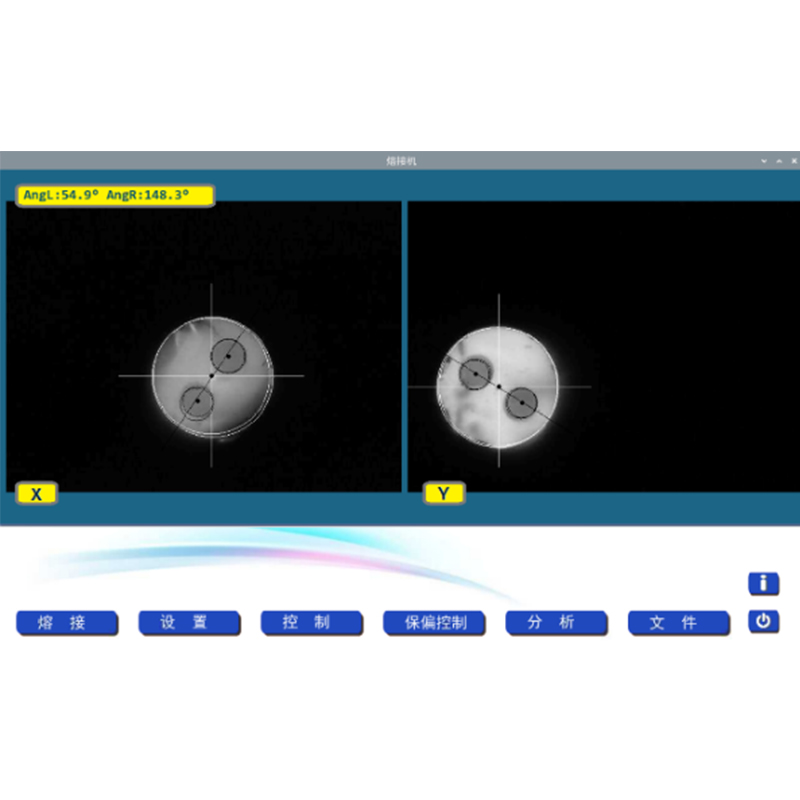

MY-PMFS-9100具备光纤端面成像观察，可以更便捷观察光纤切割质量以及保偏光纤轴向自动对准。同时，可选更换不同规格的光纤夹具，满足不同芯径光纤的熔接。

技术指标：

项目	指标
适用光纤	保偏光纤(PMF)(包括熊猫型、领结型、椭圆型)、SMF(G.652)、MMF(G.651)、DSF(G.653)、NZDSF(G.655)、BIF(G.657）；适合各种涂覆层（防光，着色，900μm松套/紧套）光纤，可熔小于6CM的器件/尾纤
单边推进行程	0～3mm
涂覆层直径	100～730μm(可定制)
包层直径	40～400μm(可定制)
熔接时间	NZDSF/LDF/MM≤12秒；PMF(PANDA)≤35秒
熔接/接续损耗	多模光纤(ITU-T G651)：0.01～0.02dB；色散位移光纤(ITU-T G653)：0.03～0.06dB；保偏光纤(PM)：0.02～0.07dB
消光比	-38dB
热缩套管	60mm、40mm和一系列热缩套管
最大加热温度	250℃
电极寿命	≥5000次；典型值3000次，电极更换简易方便
张力测试	标准2N～30N(可选)
放大倍数	光纤侧面380/250倍，光纤端面400倍
图像显示	大屏幕显示，显示屏不小于7英寸；液晶屏提供给光纤侧面图像显示； 21英寸液晶屏提供光纤旋转操控界面以及更大的旋转图像
对准方式	包层对准、纤芯对准
对轴方法	端面、侧面
保偏成像	左右两侧光学同时成像
保偏光纤对轴模式	0°/45°/90°/或用户设置任意角
工作方式	自动、手动
熔接程序	12组工厂预置程序，可自定义
操作系统/中央处理器	Linux / 64位 1.5G 四核处理器
内存	4G DDR
语言	简体中文、多语言可选
数据接口	有线：USB 2个无线：WIFI、蓝牙5.0

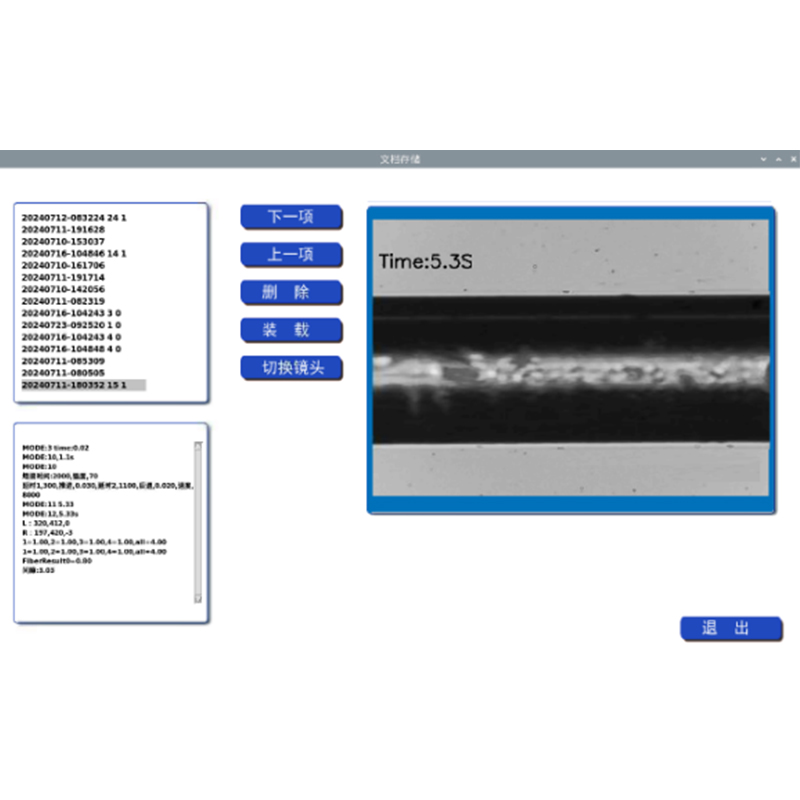

存储容量	32G，可外接USB存储器扩展，可存储10000条以上熔接日志、30000张以上熔接图像
操作环境	温度：-25～＋50℃；湿度：0～95%RH（不结露）；海拔：0～5000m；风速：最大15米/秒
供电电源	12V，6A电源适配器
内部电池	可选18000mAh 12.8v内置锂电池(默认：无)
外形尺寸	长×宽×高：295×140×135mm
主机重量	4.1Kg(不含电池)

保偏光纤熔接机MY-PMFS-9100技术规格书-MY.pdf	2026-01-31
保偏光纤熔接机MY-PMFS-9100技术规格书-MY (1).pdf	2026-01-31
