C+L波段手动光学延迟线

手动光学延迟线(Optical Delay Line， ODL)是一种用于调节光路中光程长度的装置，广泛应用于光学实验(如干涉仪、泵浦-探测系统、光学相干断层扫描等)，通过机械调整反射镜的位置来精确控制光信号的延迟时间。

手动光学延迟线

C波段/L波段/C+L波段

产品描述：

技术指标：

项目	指标
工作波长(nm)	C波段、L波段、C+L波段，或其它波长
延迟范围(ps)	0～100
	0～330
	0~700
	0~1500
分辨率(ps)	0.05
插入损耗(dB)	0.8(典型值)
插入损耗(dB)	1.2(最大值，0～1500ps时，≤1.4dB)
插入损耗变化(dB)	±0.25对应0～100ps
	±0.35对应0～330ps
	±0.55对应0～700ps
	±1.5对应0～1500ps
消光比(dB)	>18
回波损耗(dB)	>55
传输光功率(mW)	500(典型值)
工作温度(℃)	0~+50
储存温度(℃)	-40~+65
光纤类型	Conning SMF-28或 Fujikura PM Panda fiber
尺寸(L×W×H)	72.53×32×35.5对应330ps
	105×32×35.5对应330ps
	167.54×32×35.5对应700ps
	169×46×35.5对应1500ps

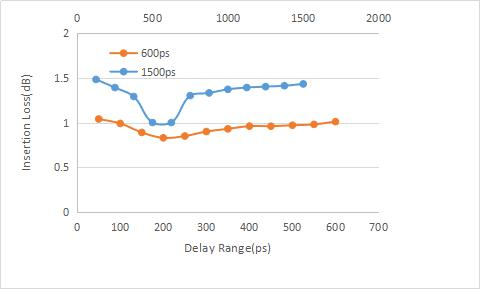

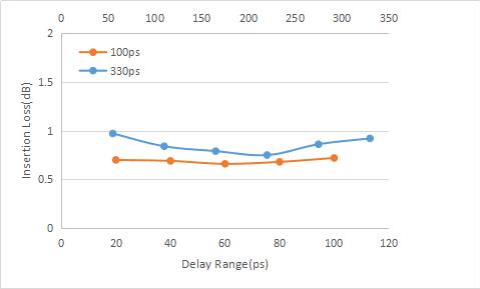

典型延迟谱线：

订货信息：

1.工作波段：C波段；L波段；C+L波段；或其它

2.延迟范围：100ps；330ps；700ps；1500ps；或其它

3.连接类型：FC/PC；FC/APC；SC/PC；SC/APC；LC/PC；LC/APC；ST/PC；或其它

4.光纤类型：SMF 900μm；MMF 50/125/900μm；MMF 62.5/125/900μm；PM Panda；或其它

5.尾纤长度：1m；2m；或其它
