波片式保偏分路器/耦合器
1×2/2×2多模：850nm
TFF (%)：1:99～50:50
产品描述：

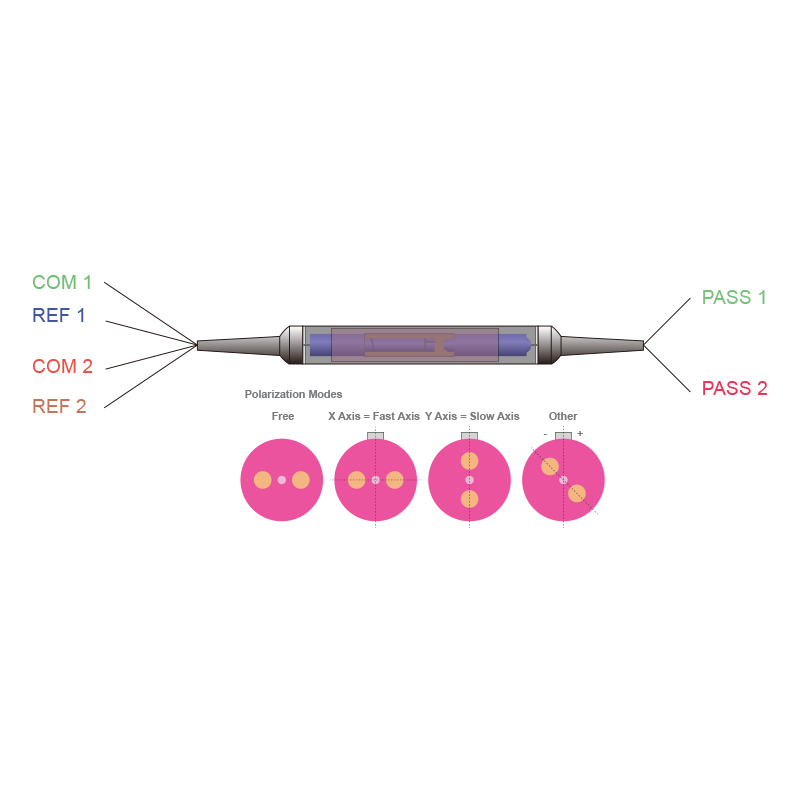

分光片结构的保偏光纤耦合器(PM Fiber Filter Coupler),可以实现双轴工作；通过光路调节可以实现0.1～55%的分光,可以生产780～2050nm范围内各种波长、不同分光比的耦合器,广泛用于光纤通信、光纤激光器、光纤放大器等领域。
技术指标：
|
项目 |
指标 |
|
|
1×2 |
2x2 |
|
|
工作波长(nm) |
850 |
|
|
带宽(nm) |
±20 |
|
|
分光比(%) |
1:99～50:50 |
|
|
附件损耗Max.(dB) |
0.8 |
1.2 |
|
消光比Min.(dB) |
22 |
20 |
|
回波损耗(dB) |
50 |
|
|
光纤类型 |
PM780-HP |
|
|
功率大小(W) |
0.3～5W可选 |
|
|
工作轴 |
双轴工作 |
|
|
连接器类型 |
FC/APC或客户指定 |
|
|
尾纤长度(m) |
1.0或客户指定 |
|
|

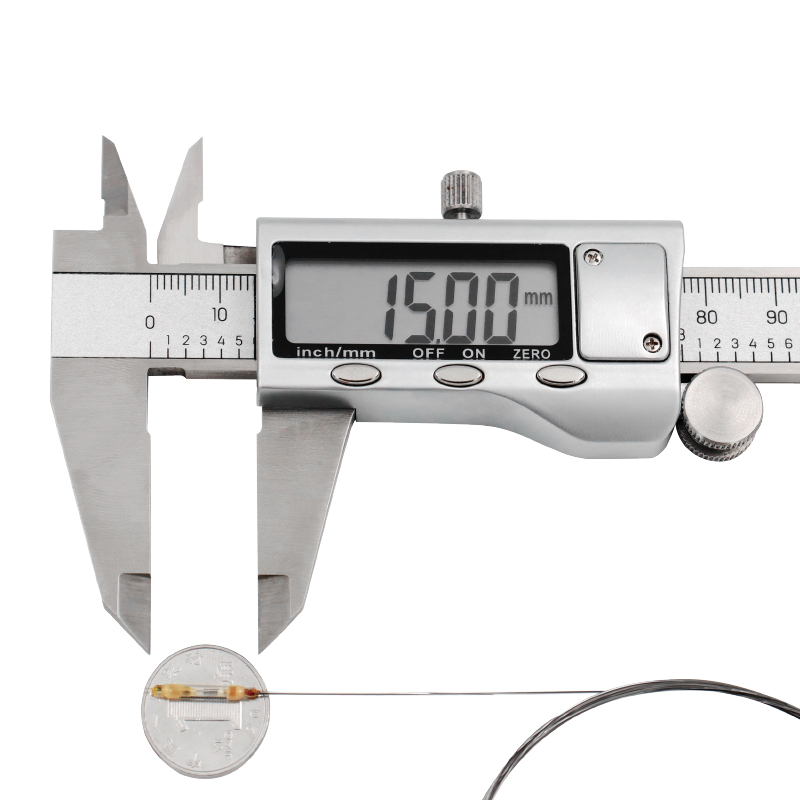

封装尺寸φ×L(mm) |
5.5×35 |
|
|
工作温度(℃) |
-5～+70 |
|
|
储存温度(℃) |
-40～+85 |
|
注：
1. 测试温度在25℃;
2. 以上数据不含连接头。
订货信息：
1. 结构：1×2；2×2
2. 中心波长：850nm
3. 分光比/耦合比(%)：1:99～50:50
4. 功率大小：0.3W;1W;5W;10W
5. 工作轴：双轴工作
6. 光纤类型：PM780-HP
7. 尾纤类型：0.25mm;0.9mm
8. 尾纤长度：0.5m;1;1.5m
9. 连接器类型：FC/APC;SC/APC或其它
