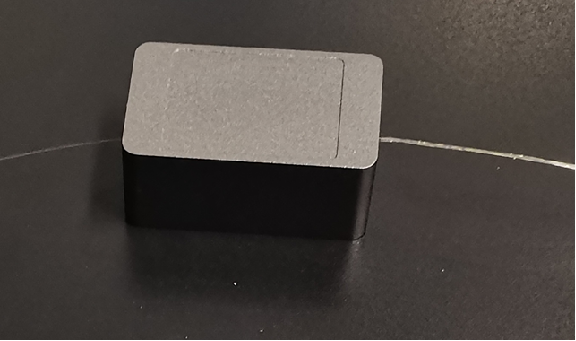

多芯光纤耦合器
三维光波导
扇入扇出
产品描述：
多芯光纤是空分复用技术的一种。由于多芯光纤和单模光纤在尺度和结构上的不同，我们使用基于三维光波导的扇入扇出(Fan-in Fan-out, FIFO)器件实现多芯光纤的复用和解复用。芯片一端为一维波导阵列，另一端是与多芯光纤匹配的三维结构。
其中复用器从一维光纤阵列输入光信号，耦合进入光波导内部，光束传播方向发生了改变，在输出端形成了与多芯光纤匹配的结构，然后耦合进入多芯光纤继续传输。解复用器中光信号从多芯光纤输入，耦合进入光波导内部，通道三维光波导结构，光束的传播方向发生了改变，在输出端形成了与光纤阵列匹配的一维光波导结构，完成解复用。
技术指标：
|
项目 |
指标 |
|
一维波导阵列(µm) |
85/127/250 |
|
插入损耗(dB) |
<2 |
|
串扰(dB) |
<-35 |
|
偏振相关损耗(dB) |
<0.5 |
|
七芯光纤芯间距(µm) |
41.5 |
|
七芯光纤角度(°) |
60 |
注：可根据客户提供的多芯光纤参数定制。

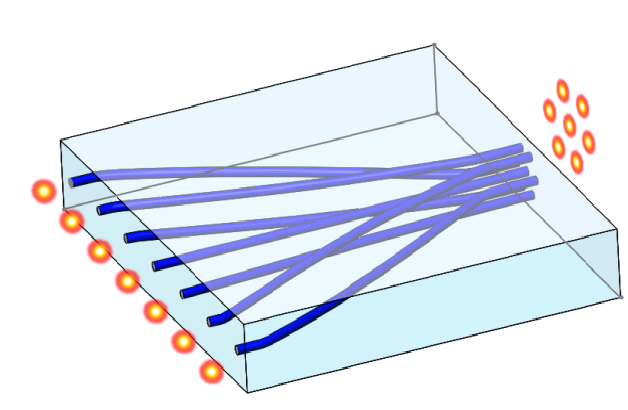

原理：
测试数据：

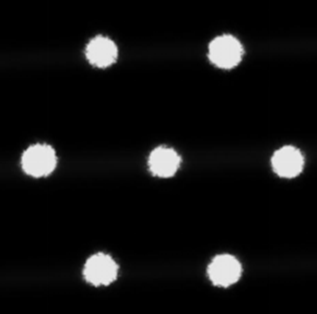

复用器输出模场

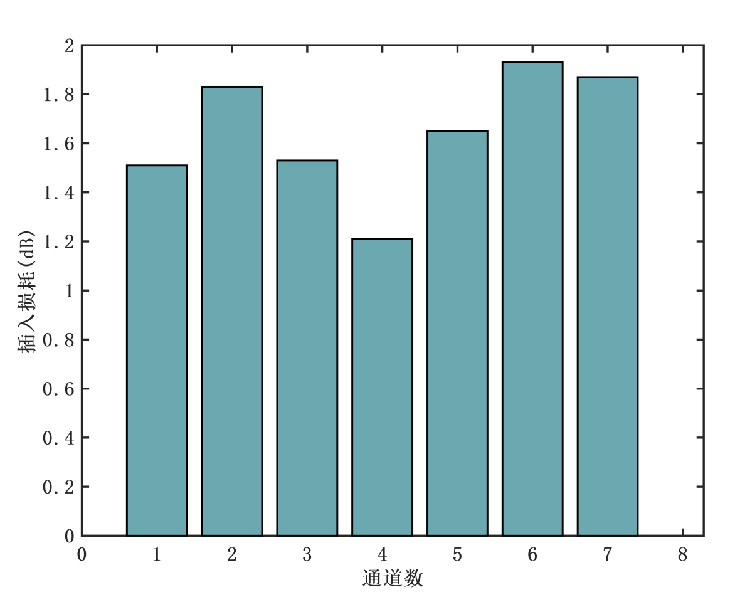

插入损耗

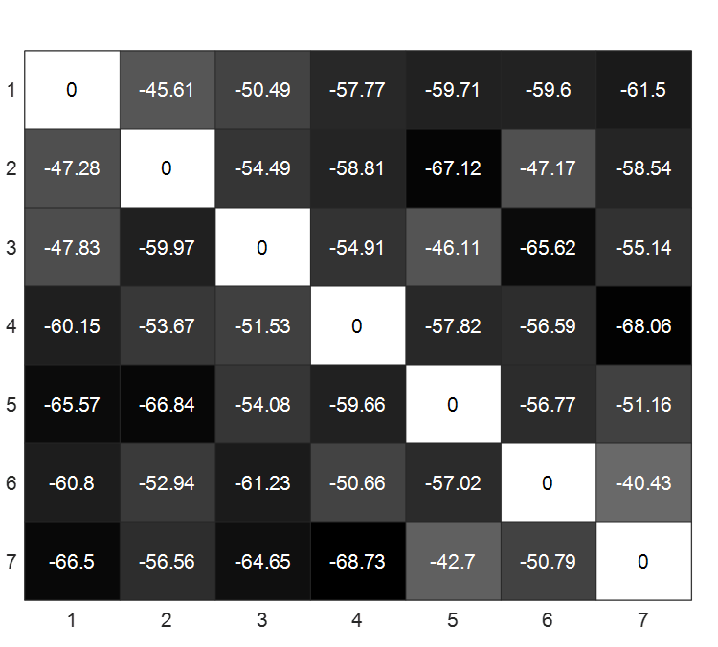

耦合器芯间串扰
