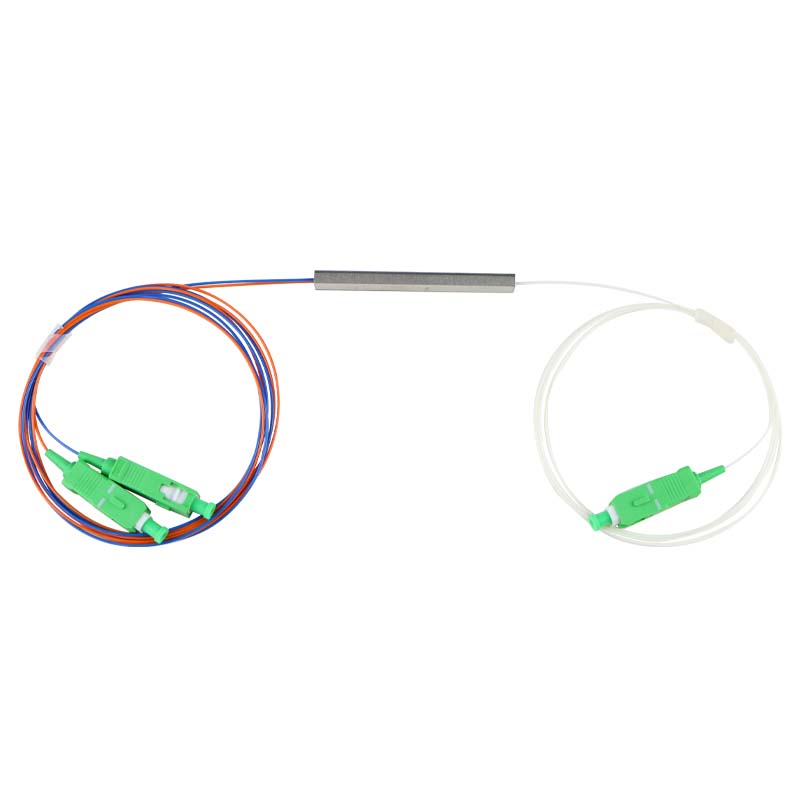

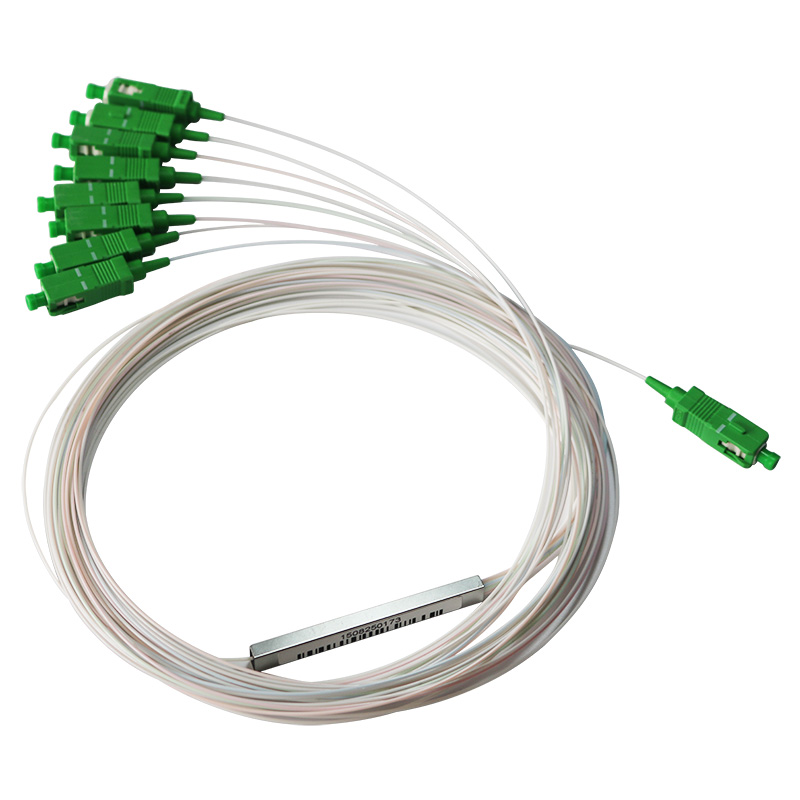

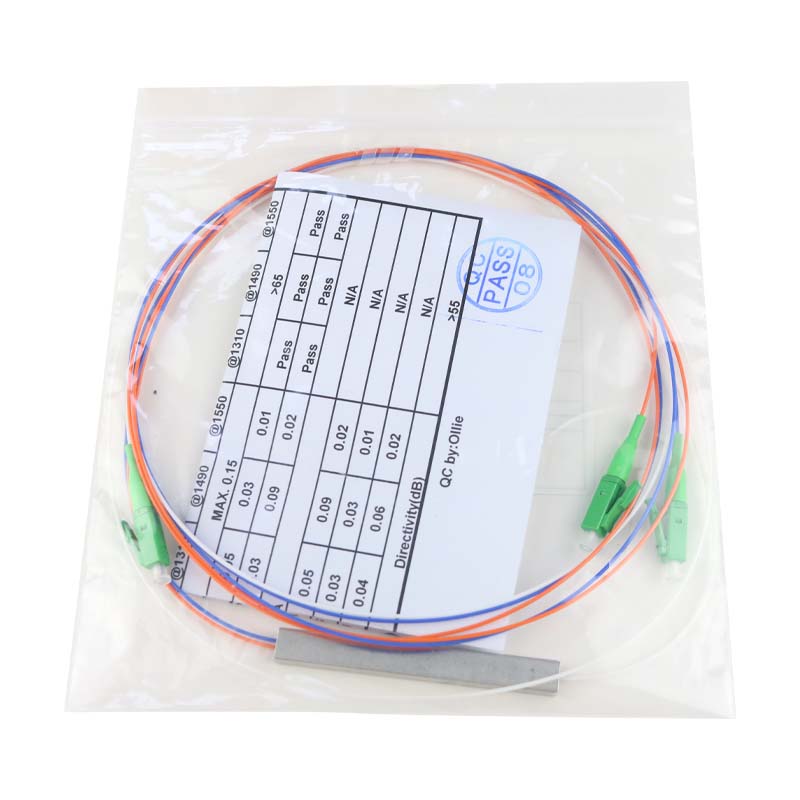

平面波导型光分路器/耦合器
Plannar Lightwave Circuit
PLC (%): 均分
1260～1650nm
产品描述：
PLC Splitters 是一种基于平面光波导技术,能够进行光功率分配的器件产品。该产品具有低插入损耗和偏振相关损耗以及高通道均匀性等特点。
产品分类：
1. 钢封型(带状裸纤型)
PLC器件经过不锈钢管封装后直接输出带状裸纤的封装形式，可安装在各种类型的尾纤盒中、测试仪表内或WDM系统中等实体空间非常紧凑的场景中，方便绕纤和熔接等操作;
2. 分支器型
钢封型PLC器件输出带状裸纤处加装分支器后穿入0.9mm松套管的封装形式，此种类型分路器可直接在0.9松套管上加工各种规格连接器成端，可安装在托盘中、仪表箱内或其他光配线盒中;
3. 微封型(Mini微型封装型)
PLC器件经过不锈钢管封装后输出尾纤为0.9mm松套管的封装形式，可安装在光缆接头盒内、模块盒中或各种光缆分纤配线箱体内等实体空间比较紧凑的场景中，方便绕纤和熔接的同时，也可以对裸光纤提供一定的保护作用。此种类型分路器可直接在0.9松套管上加工各种规格连接器成端，方便后期结构化布线安装及维护;
4. 盒式(ABS模块式)
钢封型PLC器件在ABS盒中封装后输出尾纤为2.0mm(或3.0mm)松套管的封装形式，可安装在配线架(ODF)中、机架内、光缆交接箱或光缆配线箱等实体空间较为宽松的场景中，可以对器件进行多重保护，以便应对运输和使用过程中的各种恶劣环境。此种类型分路器可直接在2.0mm(或3.0mm)松套管上加工各种规格连接器成端，方便后期结构化布线安装及维护;
5. 插片式
微封型PLC器件加工连接器成端后安装在装有法兰的插片盒中输出为法兰接口的封装形式，主要用于FTTx方案中的插片式机架内、免跳接光缆交接箱中和FTTH光缆配线箱内。即插即用、模块化封装，规格统一，安装及维护方便;
6. 托盘式(一体化模块式)
分支器型或微封型PLC器件加工连接器成端后安装在装有法兰的托盘内输出为法兰接口的封装形式，该分路器托盘与ODF架和交接箱内的12芯一体化模块的外观尺寸一样，可混合使用，主要用于FTTx方案中的ODF架、光缆交接箱和配线箱内;
7. 机架式
微封型PLC器件加工连接器成端后安装在装有法兰的19英寸1U标准机架内输出为法兰接口的封装形式，主要用于中心机房的ODF架中;
8. 定制LGX型
微封型PLC器件加工连接器成端后安装在装有法兰的各种定制LGX盒内输出为法兰接口或直接尾纤输出的封装方式。
订货信息：
1. 结构：1×N;2×N
2. 封装方式：钢封型;分支器型;微封型;盒式;插片式;机架式
3. 成端方式：尾纤型;法兰型
4. 连接器类型：FC;SC;LC或客户指定
5. 尾纤类型：带状光纤;250μm裸纤;0.9mm/2.0mm/3.0mm松套管
6. 输入尾纤长度：0.5米;1米;1.5米或客户指定
7. 输出尾纤长度：0.5米;1米;1.5米或客户指定
| 单模平面波导型PLC耦合器技术规格书-MY.pdf | 2026-01-31 | |
| 单模平面波导型PLC耦合器技术规格书-MY (1).pdf | 2026-01-31 |
