光纤镀膜加工

本公司最新研发在光纤头上提供多种涂层，包括全/部分反射膜、长通、短通、带通，以及抗反射设计。应该理解的是，干扰涂层的性能取决于入射角(AOI)，纤维呈现AOI到涂层尖端的分布。此外，本公司的涂层尖端其硬度足以连接到其他光纤，从而使过滤器浸入玻璃过滤器配置中。所选光纤的数值孔径(NA)以及光纤在应用中的连接方式将影响滤波器性能。

光纤镀膜加工

波长可选

产品描述：

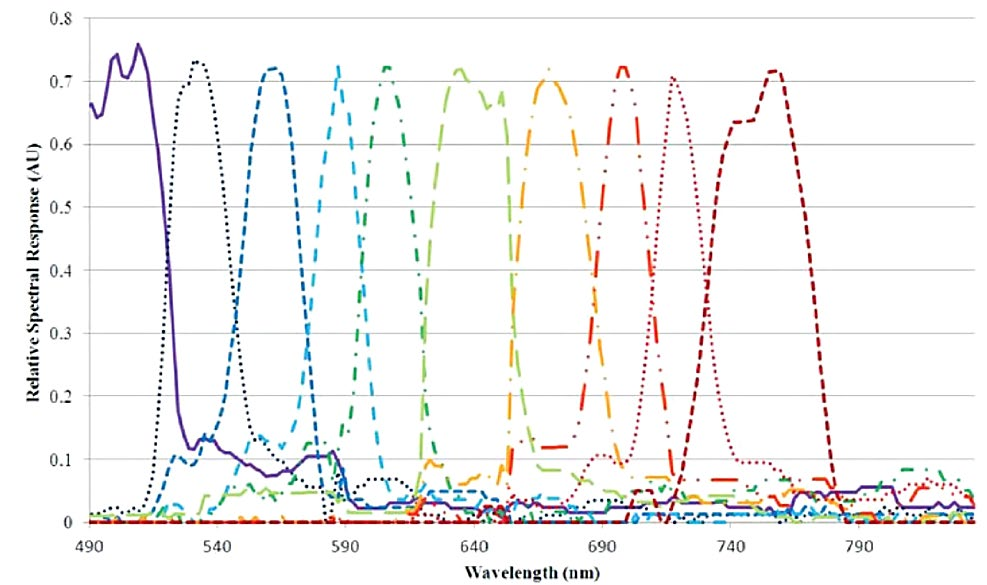

镀膜曲线：

虽然多模光纤中的角分布必须考虑涂层处的AOI分布，但单模光纤和多模光纤都可以涂覆。涂层可以设计为在与另一根光纤或空气耦合时工作。我们可以提供广泛的滤波器设计，如抗反射、带通、短通、长通和部分反射器。镀膜短可以是接头、裸纤、锥形或透镜光纤都可以。

订货信息：

滤波膜特征

1.反射镜波段：长波通(LP)；短波通(SP)；带通(BP)

2.反射镜类型：全反射；部分反射

3.起始波长和带宽：可定制

4.截止波长合带宽：可定制

5.峰值透过率(T)：可定制

6.峰值反射率(R):可定制

7.反射波长范围：可定制

8.衰减波长范围：可定制

9.衰减光密度(OD):可定制

光纤特征

1.数值孔径(NA)：可定制

2.纤芯直径：可定制

3.包层直径：可定制

4.光纤长度:可定制

5.光纤材料：玻璃；塑料；硫系化合物

6.工作模式：单模；多模

7.模式填充程度:可定制

8.套管最大工作温度:可定制

9.光纤类型:保偏光纤；微结构光纤；或其它

光纤端面特征

1.第一端连接器：FC；SC；LC；SMA；或无

2.第二端连接器：FC；SC；LC；SMA；或无

3.无连接器：切割；透镜；裸光纤

4.哪一端需要涂层：可定制

光纤配置

1.镀膜数量：可定制

2.光纤供应商：可定制

3.在空气中工作的涂层尖端：可定制

4.涂层尖端连接到未涂层尖端：可定制

注意事项：

1.陡峭的光谱边缘和严格的阻塞规范导致设计具有高物理厚度。我们发现光纤的尖端可以支撑高达6μm的材料。厚涂层可能会分层和/或导致芯-包层泄漏。建议客户使用建议过滤器的厚度。

2.高NA的多模光纤导致高AOI。高AOI会导致任何干扰滤波器蓝移。观测到的光谱性能将是每个角度性能的加权平均值。这些光谱位移可以建模和测量在AOI实验室。

3.我们在监测沉积过程中纤维尖端的反射率。这就需要监控光纤的未涂层端必须用连接器(最好是FC/PC)端接。如果连接端不适用于给定的应用，我们将在客户光纤附近放置一根额外的光纤，用于监控。

4.如果一个单模尖端被涂覆并连接到另一个单模尖端，会出现接近零的蓝移。光纤的数量一次沉积允许的长度取决于光纤配置(连接、切割、捆绑等)。
