多模单窗/双窗光纤耦合器
FBT(%)：10:90～50:50
产品描述：
1×N光分路器(Splitter)用来把输入的光功率按照一定的分光比分路输出到多根光纤中适合于不同的应用场合。
熔融拉锥技术(FBT)生产的光分路器具有损耗低、成本低、工艺成熟等特点，适合于单模、多模等光耦合器的制作。但是因为熔融拉锥技术(FBT)产生的耦合区对波长敏感，因此受到波长、光纤等因素的制约。目前,本公司可以提供633nm、650nm、780nm、820nm、850nm、980nm、1053nm、1064nm、1310nm、1480、1550nm熔融拉锥型光分路器。
熔融拉锥型光分路器波长准确，在一定的带宽范围内提供可设定的分光比。根据带宽,可以分为窄带宽、宽带、超宽带等类型。基本的单元为2×2(1×2)型,但是可以通过级连的方式制成多种结构的光耦合器。
随着熔融拉锥技术的进步，人们可以同时拉锥多根光纤，并因此减小了器件的封装尺寸，需要更多的信息请联系我们的销售人员。
技术指标：
|
项目 |
指标 |
||||||
| 中心波长(nm) |
850、1310、1550、850 & 1310、850 & 1550, 或可定制 |
||||||
|
耦合比(%) |
10/90 |
20/80 | 30/70 | 40/60 | 50/50 | ||
|
附加损耗(dB) |
≤ 0.80 |
||||||
|
最大插入损耗(dB) |
11.3/1.3 |
8.0/1.8 | 6.2/2.4 | 4.9/3.1 | 3.9 | ||
|
一致性(dB) |
/ |
0.6 | |||||
|
方向性(dB) |
≥ 40 |
||||||
|
光纤类型 |
多模: 62.5/125,50/125,105/125 |
||||||
|
尾纤长度 |
1米，或可定制 | ||||||
封装信息：
|
结构 |
1×2/2×2 | ||
|
尾纤类型 |
0: 250μm裸纤 |
1: 900μm松套管 | 2: 3mm松套管(或2mm松套管) |
|
封装尺寸(mm) |

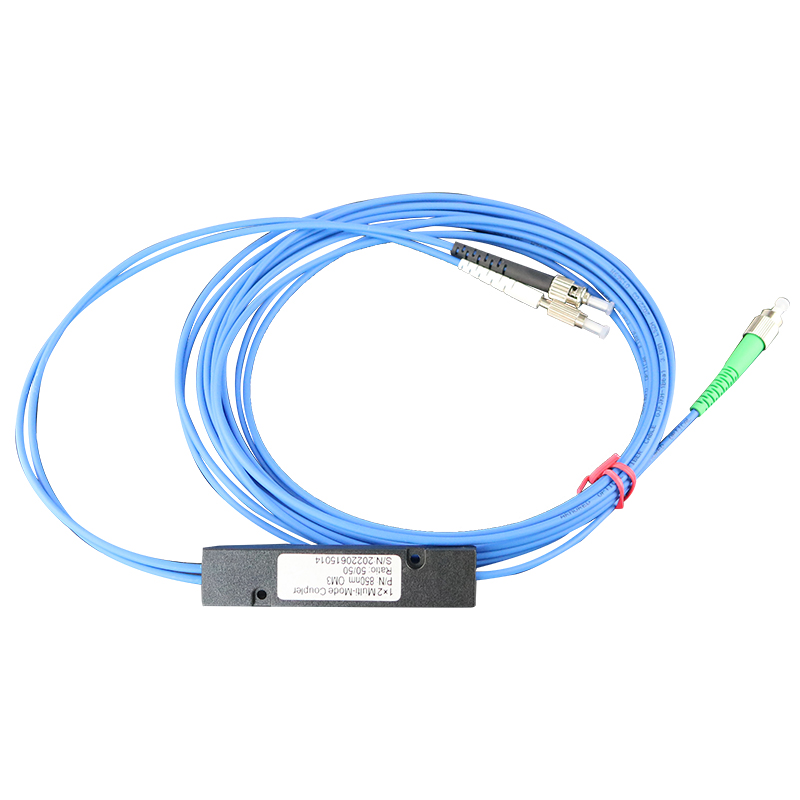

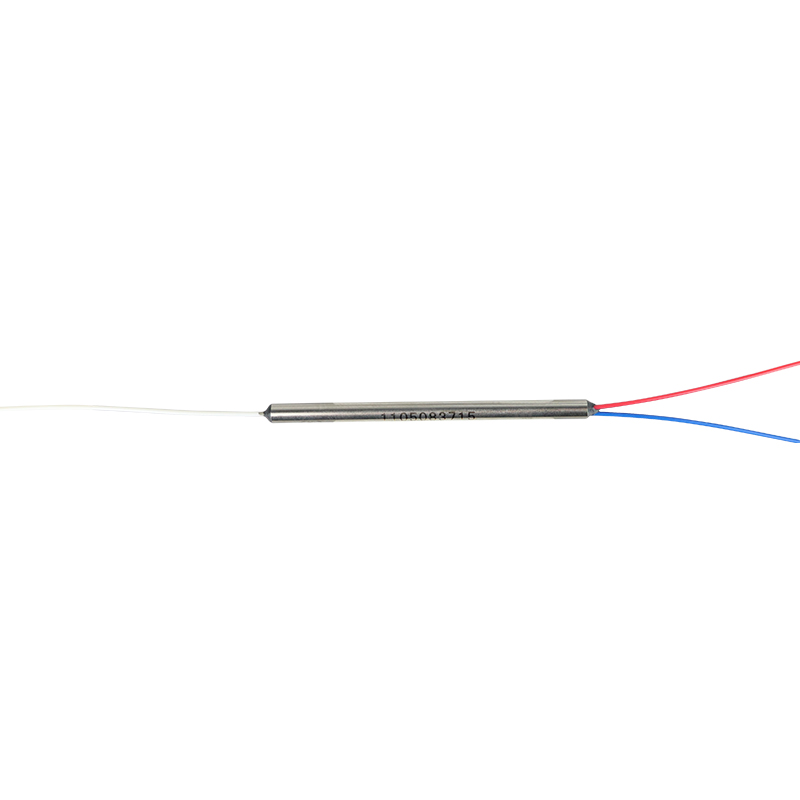

A:φ3.0×L40 |
A:φ3.0×L56 B:80×16×9 |
B:80×16×9

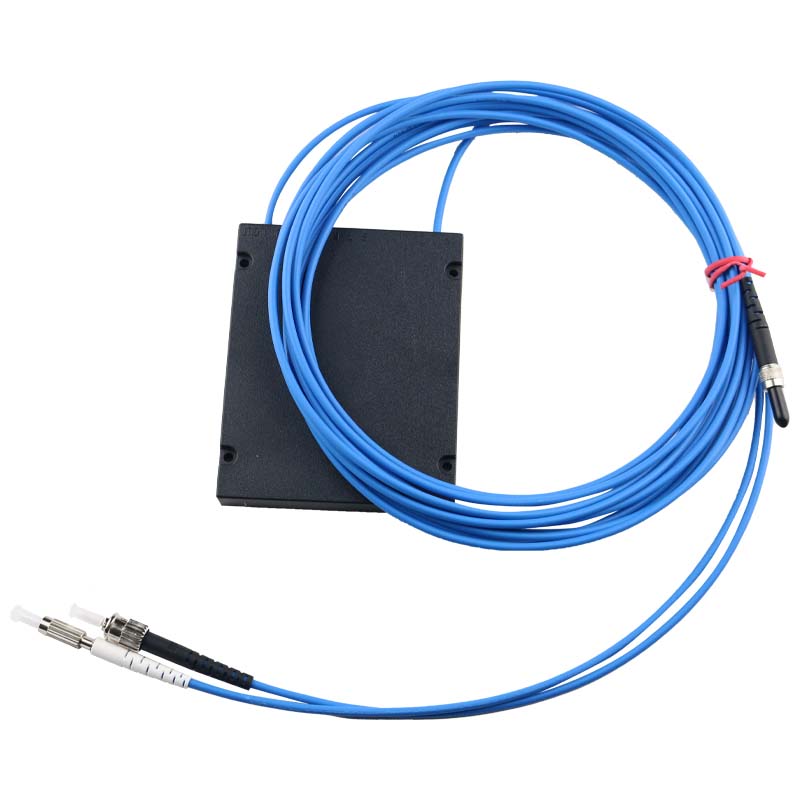

C:106×79×10 |
|
工作温度(℃) |
-40～+85 |
-20～+70 | -20～+70 |
订货信息：
1.结构：1×2；2×2
2.中心波长：850nm；1310nm
3.分光比/耦合比（%）：10:90～50:50
4.尾纤类型：0；1；2
5.封装尺寸：A；B；C
