硬包层石英光纤
紫外波段：300nm～1100nm
红外波段：400nm～1600nm
产品描述：
硬包层石英光纤(Hard-Clad Silica Fiber, HCS Fiber)是一种特殊设计的光纤，其核心由纯熔融石英(SiO2)制成，而包层则采用硬聚合物材料(如氟化丙烯酸酯等)。这种结构结合了石英光纤的高传输性能与聚合物包层的机械强度和成本优势，广泛应用于通信、传感和工业领域。
技术指标：
尼龙缓冲层(208K~398K)
|
项目 |
指标 |
|||
|
光纤型号 |
HCS200 |
HCS400 |
HCS600 |
HCS1000 |
|
芯层材料 |
纯熔融石英 |
|||
|
包层材料 |
硬聚合物材料 |
|||
|
工作波长(nm) |
300～1100,400～1600 |
|||
|
包层数值孔径 |
0.37～0.48 |
|||
|
芯层直径(μm) |
200.0±2.0 |
400.0±2.0 |
600.0±2.0 |
1000.0±2.0 |
|
包层直径(μm) |
230.0±2.0 |
430.0±2.0 | 650.0±2.0 | 1050.0±2.0 |
|
缓冲层直径(μm) |
500.0±5.0 |
730.0±5.0 | 1040.0±5.0 | 1400.0±5.0 |
| 弯曲半径 |
瞬时100倍光纤半径，长时间600倍半径 |
|||
|
筛选张力(kpsi) |
≥70 |
|||
|
包层温度(℃) |
-50～+120 |
|||
|
缓冲层材料 |
尼龙 |
|||
| 缓冲层温度(℃) | -40～+85 | |||
聚氟乙烯缓冲层(208K~398K)
|
项目 |
指标 |
|||
|
光纤型号 |
HCS200 |
HCS400 |
HCS600 |
HCS1000 |
|
芯层材料 |
纯熔融石英 |
|||
|
包层材料 |
硬聚合物材料 |
|||
|
工作波长(nm) |
300～1100,400～1600 |
|||
|
包层数值孔径 |
0.37～0.48 |
|||
|
芯层直径(μm) |
200.0±2.0 |
400.0±2.0 |
600.0±2.0 |
1000.0±2.0 |
|
包层直径(μm) |
230.0±2.0 |
430.0±2.0 | 650.0±2.0 | 1050.0±2.0 |
|
缓冲层直径(μm) |
500.0±5.0 |
730.0±5.0 | 1040.0±5.0 | 1400.0±5.0 |
| 弯曲半径 |
瞬时100倍光纤半径，长时间600倍半径 |
|||
|
筛选张力(kpsi) |
≥70 |
|||
|
包层温度(℃) |
-50～+120 |
|||
|
缓冲层材料 |
聚氟乙烯 |
|||
| 缓冲层温度(℃) | -200～+150 | |||

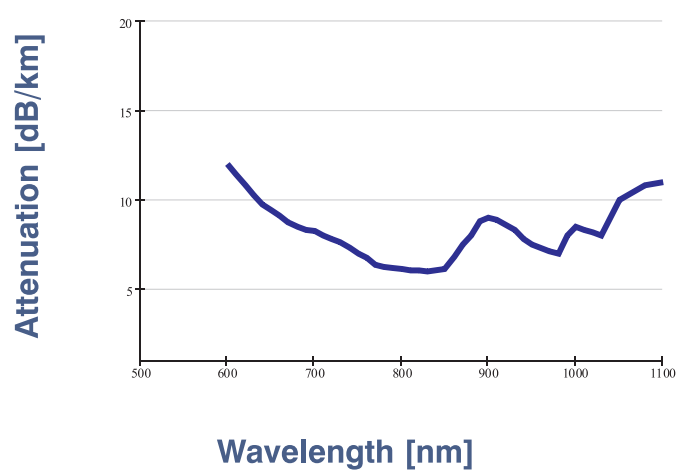

典型衰减：
| 硬包层石英光纤技术规格书-MY.pdf | 2026-01-31 |
