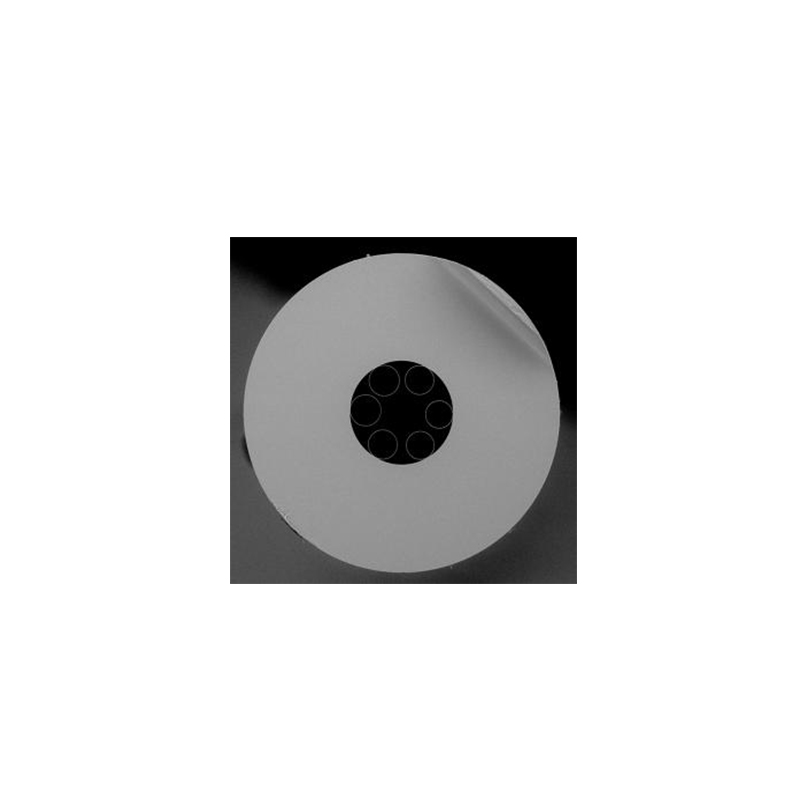

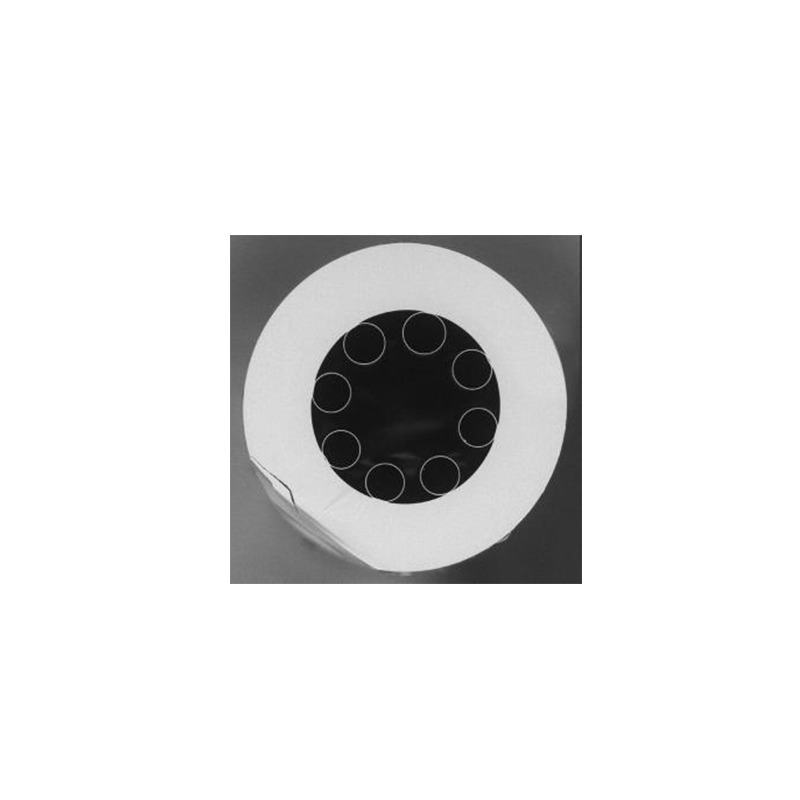

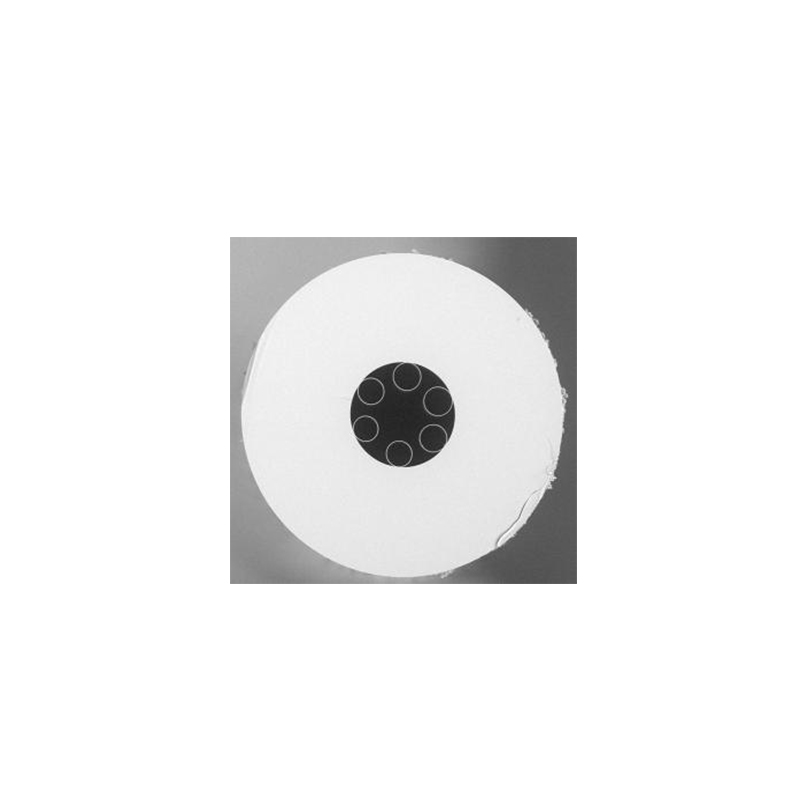

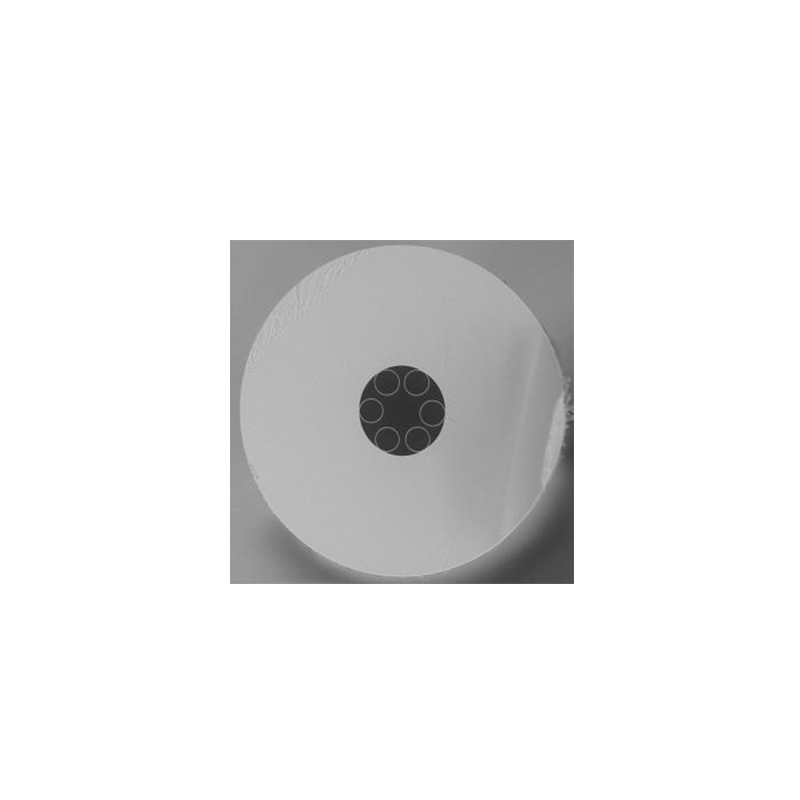

空芯反谐振光纤
1525~1565nm
产品描述：
空芯反谐振光纤是一种基于反谐振反射原理设计的新型光纤，其核心结构采用空气孔或低折射率介质构成，通过精密排列的微结构包层实现光信号的传输与控制。与传统实芯光纤相比，该产品无需依赖全内反射，而是利用包层微结构对特定波长的反谐振效应将光场高效约束在空气纤芯中，显著降低材料吸收、散射及非线性效应。
技术指标：
|
项目 |
指标 |
||||
| 型号 |
MOF_HC_ARF7C 65/300/405AE |
MOF_HC_ARF6C 40/255/370AE |
MOF_HC_ARF6C 35/250/340AE |
MOF_HC_ARF6C 30/240/350AE |
MOF_HC_ARF8C 110/320/420AE |
|
数值孔径(NA) |
0.01～0.03 |
||||
|
导光区间(nm) |
700～1060 1400～1750 |
500～700 950～1750 |
500～700 950～1750 |
450～600 800～1750 |
2000～2500 2900～4100 |
| 衰减系数(dB/m) | / |
<0.08@1310nm <0.1@1550nm |
<0.025@1310nm <0.05@1550nm |
<0.07@1064nm <0.1@1310nm |
<0.035@2000～2500nm <0.075@3000～3500nm <0.1@4000nm |
| 纤芯直径(μm) | 65 | 40 | 35 | 30 | 110 |
| 包层直径(μm) | 300 | 250 | 250 |
240 |
320 |
| 涂覆层直径(μm) | 405 | 370 | 340 | 350 | 420 |
| 材质 |
高纯二氧化硅 |
||||
|
涂覆层材料 |
丙烯酸酯 |
||||
测试曲线：
MOF_HC_ARF7C 65/300/405AE
传输谱
模式图
MOF_HC_ARF6C 40/255/370AE

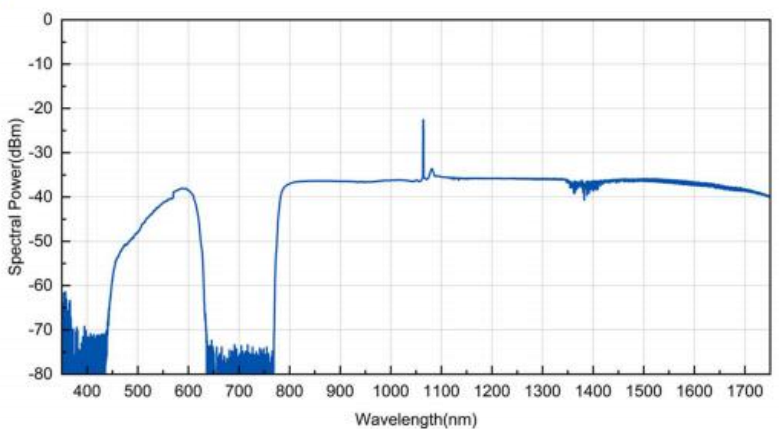

传输谱
模式图
MOF_HC_ARF6C 35/250/340AE

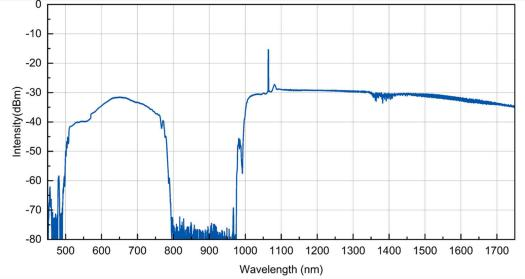

传输谱
模式图
MOF_HC_ARF6C 30/240/350AE

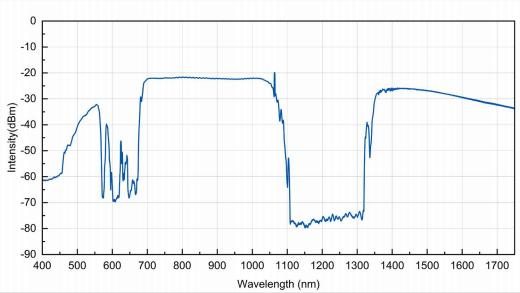

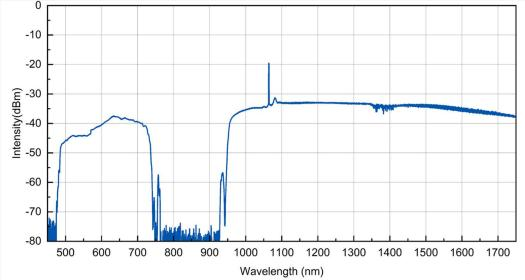

传输谱
模式图
MOF_HC_ARF8C 110/320/420AE

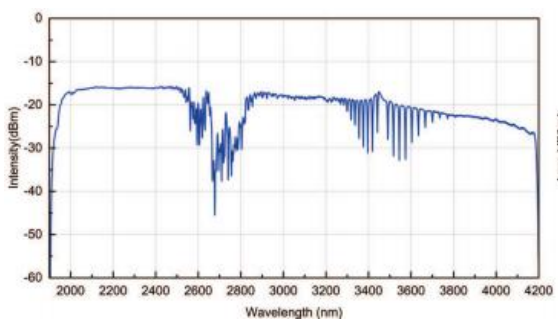

传输谱

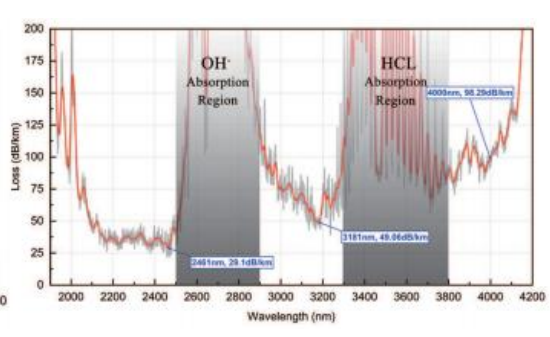

损耗谱
| 空芯反谐振光纤技术规格书-MY.pdf | 2026-01-31 |
