三端口保偏光纤环行器
520nm
产品描述：
三端口光纤环形器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。
我们可以生产三端口、四端口、不同功率、不同波长的光纤环形器，产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。
技术指标：
|
项目 |
指标 |
|
中心波长(nm) |
520 |
|
带宽(nm) |
±5 |
| 端口及工作方式 | 3端口，(端口1→2, 2→3) |
| 隔离度(dB) | 20(最小值) |
|
插入损耗(dB) |
1.5(典型值) |
| 2.0(最大值) | |
|
消光比(dB) |
18(最小值) |
| 回波损耗(dB) |
40(最小值) |
| 串扰(dB) | 40(最小值) |
| 最大光功率CW(mW) | 300 |
| 最大拉力(N) |
5 |
|
光纤类型 |
PM460-HP |
| 封装尺寸(mm) |
44×28×26 |
|
工作温度(℃) |
+10~+50 |
|
储存温度(℃) |
0~+60 |
注：1.测试温度为23℃。
2.每个连接器，最大承载功率为50mW，插入损耗增加 1.5dB,回波损耗降低 5dB，消光比降低2dB。增加连接器的光功率为50mW。连接器key键与慢轴对齐。

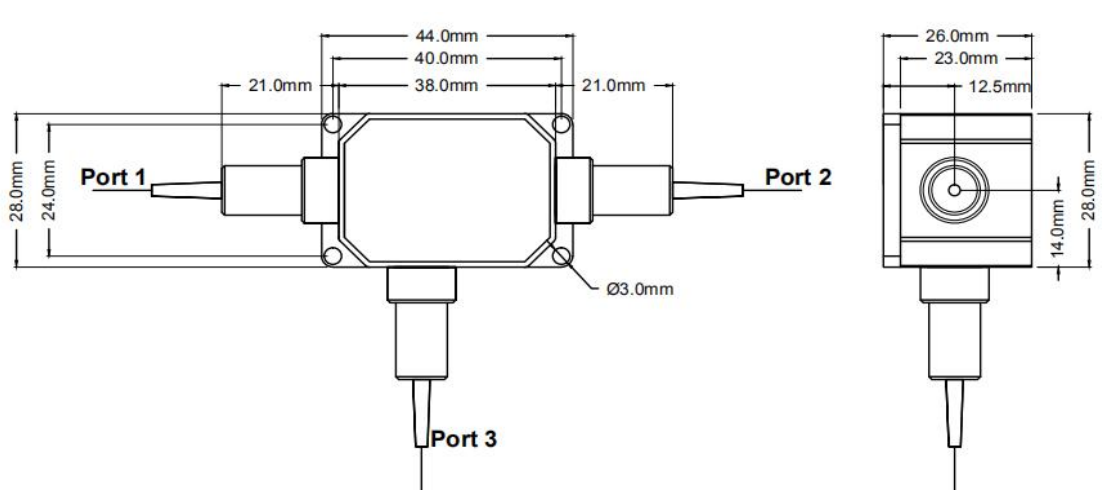

封装信息：
订货信息：
1.中心波长：520nm
2.工作轴：快轴截止；双轴工作
3.平均功率：0.5W；1W；2W
4.峰值功率：连续；1kW；2kW；5kW；或其它
5.端口类型：三端口
6.光纤类型：PM460-HP；或其它
7.封装尺寸：44×28×26mm；或其它
8.尾纤类型：0.25mm裸光纤；0.9mm套松管；或其它
9.尾纤长度：0.8m；1m；或其它
10.连接头类型：FC/UPC；FC/APC；SC/UPC；SC/APC；或其它
