1×128光开关
850&1310nm或1260～1650nm
产品描述：
1×128光开关是一种高性能光路切换设备，支持单输入端口与128个输出端口之间的动态光路分配。采用MEMS(微机电系统）、热电或机械式技术，实现低损耗、高可靠性的光信号切换，适用于大规模光纤网络、测试系统及数据中心。
技术指标：
|
项目 |
指标 |
|
工作波长(nm) |
850&1310或1260~1650 |
|
插入损耗(dB) |
1.5(典型值) |
| 1.8(最大值) | |
|
回波损耗(dB) |
≥55(单模)，≥40(多模) |
|
串扰(dB) |
≥-80 |
|
偏振相关损耗(dB) |
≤0.10 |
| 波长相关损耗(dB) |
≤0.25 |
|
温度相关损耗(dB) |
≤0.30 |
|
重复度(dB) |
≤±0.05 |
| 寿命(次) |
3×107 |
| 可承载光功率 |
≤1000 |
| 切换时间(ms) | ≤10(相邻端口切换) |
| 工作温度(℃) | -20～+70 |
| 储存温度(℃) | -40～+85 |
| 工作电压、电流(V/A) | +5/1.0 |
| 封装尺寸(mm) | 135×80×32 |
| 控制方式 | TTL+RS232或TTL+RS485 |
| 光纤长度(m) | <1.5 |
| 连接头类型 | 多种长度可选 |

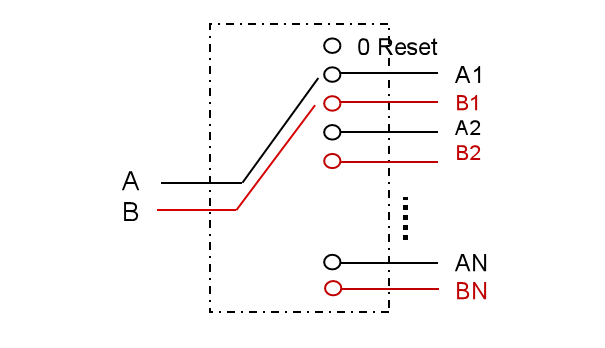

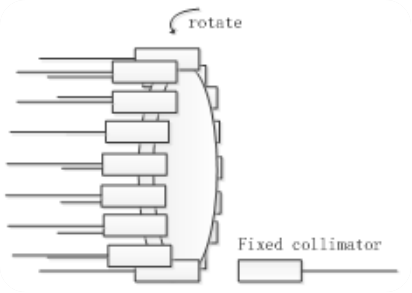

原理：
封装信息：

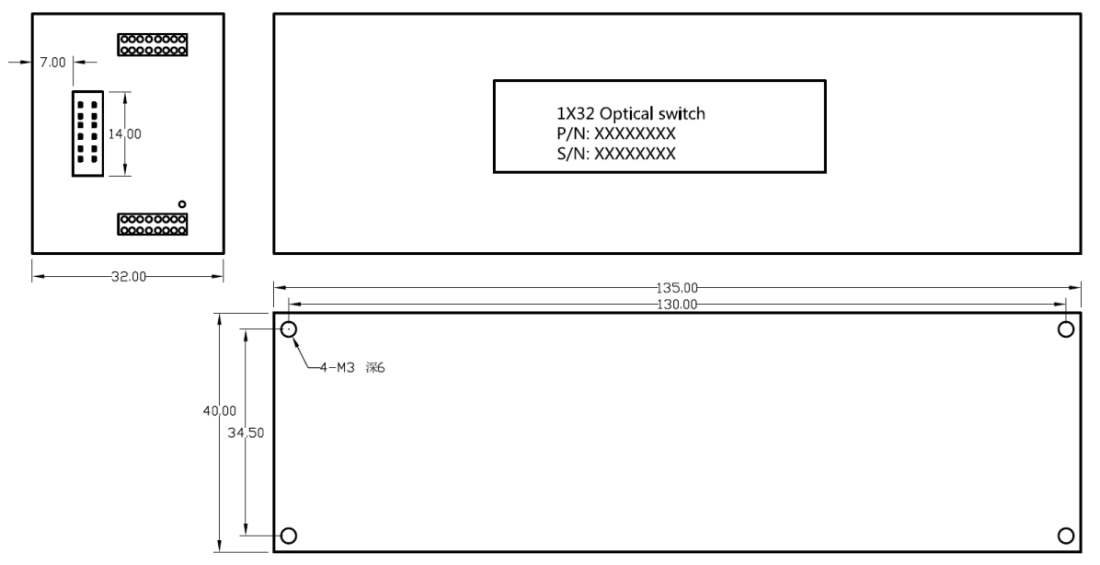

1×N(N≤64)

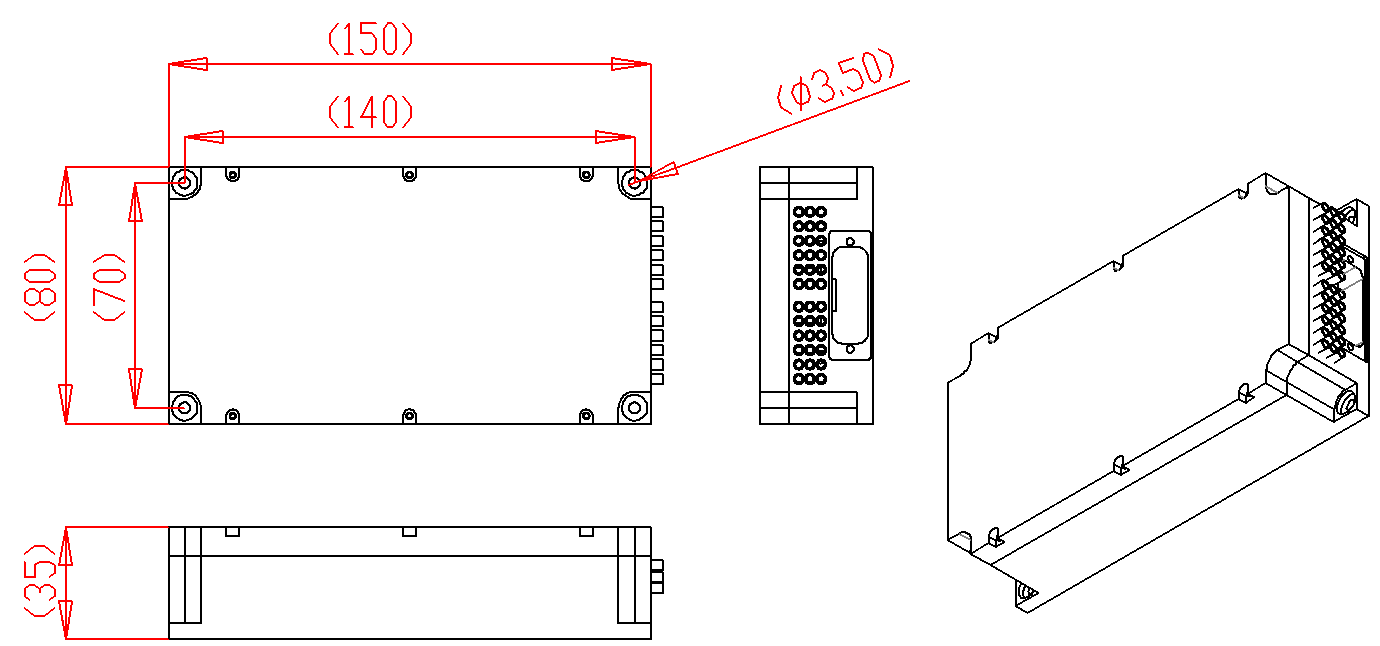

1×N(N≤128)
管脚：
|
管脚编号 |
类型 | 名称 |
功能 |
|
1 |
Input | /RESET | TTL用，低电平复位到通道0。高电平意味着信道选择位是有效的。 |
|
2 |
Input | D0 |
TTL，D0是低位,D4是高位,例如：00000b=1CH；11111b=32CH。 |
|
3 |
Input | D1 | |
|
4 |
Input | D2 | |
|
5 |
Input | D3 | |
|
6 |
Input | D4 | |
| 7 | Out | /READY |
TTL,待机(高=未准备,低=准备) |
|
8 |
Out | ERROR |
TTL,错误(高=错误,低=没错误) |
|
9 |
Power in | GND |
接地 |
| 10 | Power in | 5V |
5.0±5% V直流供电(max 1000mA) |
| 11 | S- | RS232(485) |
RX(B) |
| 12 | S+ | RS232(485) | TX(A) |
注：当使用RS232控制光开关时，仅仅需要连接9~12#管脚即可，其余管脚悬空。
订货信息：
1.端口：1～32
2.工作波长：850nm；1310nm；1550nm；1310/1550nm
3.光纤类型：SM9/125；MM50/125；MM62.5/125
4.尾纤长度：50cm；100cm；150cm
5.尾纤类型：0.25mm裸光纤；0.9mm套管；2mm光纤阵列
6.连接头类型：FC/PC；FC/APC；SC/PC；SC/APC；LC/PC；LC/APC；ST/PC
7.控制方式：TTL+RS232；TTL+RS485；USB
8.外形封装：135×80×32mm；135×64×32mm
