单模光纤波分复用器
Fused WDM
980nm系列
产品描述：

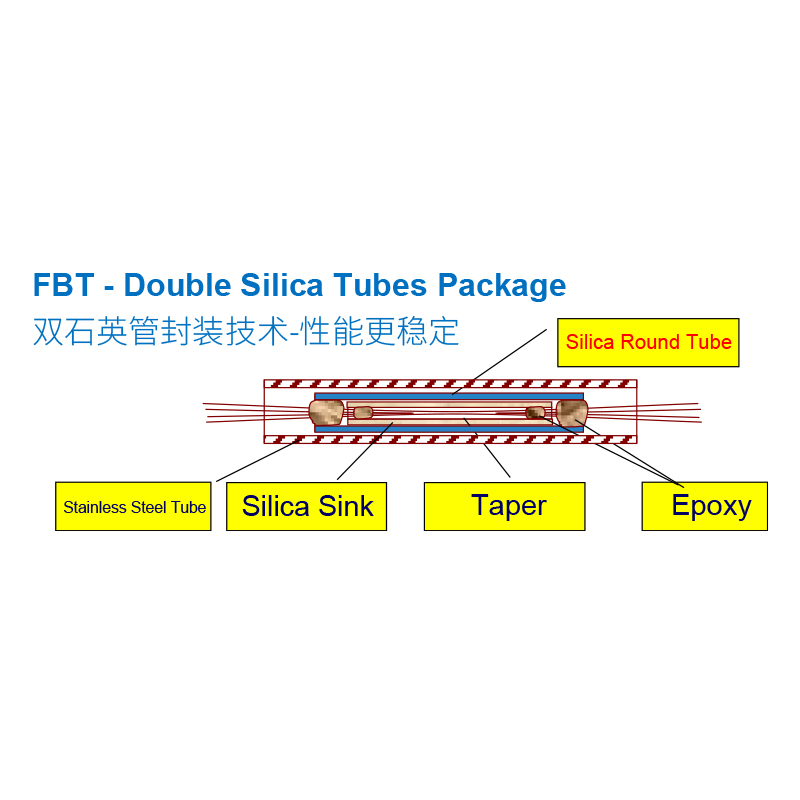

熔融拉锥型泵浦光波分复用器采用成熟的熔融拉锥工艺制作而成,专门应用于EDFA系列产品，性能长期稳定可靠。
全光纤结构的波分复用器具有良好的产品性能，插入损耗典型值小于0.1dB，偏振相关损耗小于0.1dB，方向型可以高达60dB，产品性能好，综合指标居行业前列。
技术指标：
| 项目 | 指标 | ||
| 等级 |
A |
||
|
尾纤类型 |
WDM-980/1550 |
WDM-980/1590 |
WDM-980/1060 |
|
工作波长(nm) |
980 & 1550 |
980&1590 |
980&1060 |
|
带宽(nm) |
±15 @980nm ±25 @1550nm |
±15 @980nm ±25 @1590nm |
±5 |
|
插入损耗Max.(dB) |
0.15 |
0.15 |
0.35 |
|
隔离度Min.(dB) |
20 |
20 |
15 |
|
偏振敏感损耗(dB) |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
|
温度稳定性(dB/℃) |
≤ 0.002 |
||
|
回波损耗(dB) |
≥ 60 |
||
|
方向性(dB) |
≥ 60 |
||
|
尾纤长度(m) |
1，其他客户指定 |
||
|
其他波长可根据客户需求定制，如980/1310、1060/1550、980/1040等 |
|||
封装信息：
|
尾纤类型 |
WDM-980/1550 |
WDM-980/1590 |
WDM-980/1060 |
|
0：250μm 裸光纤 |
A：φ3.0×L40mm或B：φ3.0×L35mm |
A：φ3.0×L40mm或B：φ3.0×L35mm |
A：φ3.0×L55mm |
|
1：900μm 松套管 |
A：φ3.0×L56mm |
A：φ3.0×L56mm |
A：φ3.0×L72mm |
|
2：3mm(或2mm)松套管 |
B：90×16×9mm |
B：90×16×9mm |
—— |
|
工作温度(℃) |
0：250μm裸光纤：-40～+85 1：900μm松套管：-20～+70 |
||
订货信息：

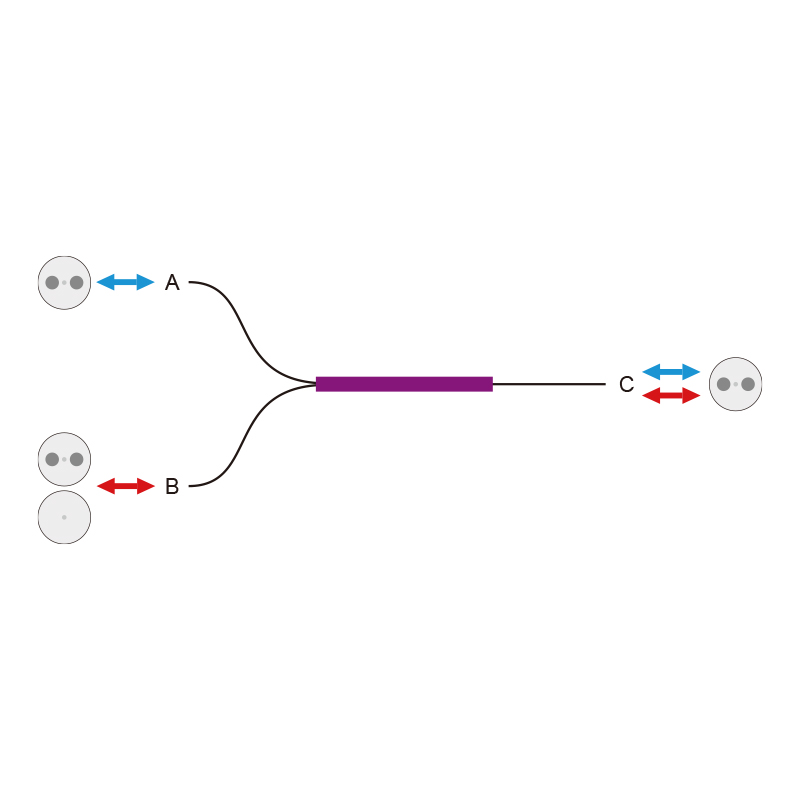

1.结构：1×2；2×2
2.中心波长：980/1550nm；980/1590nm；980/1060nm
3.尾纤类型：0；1；2
4.封装尺寸：A；B；
