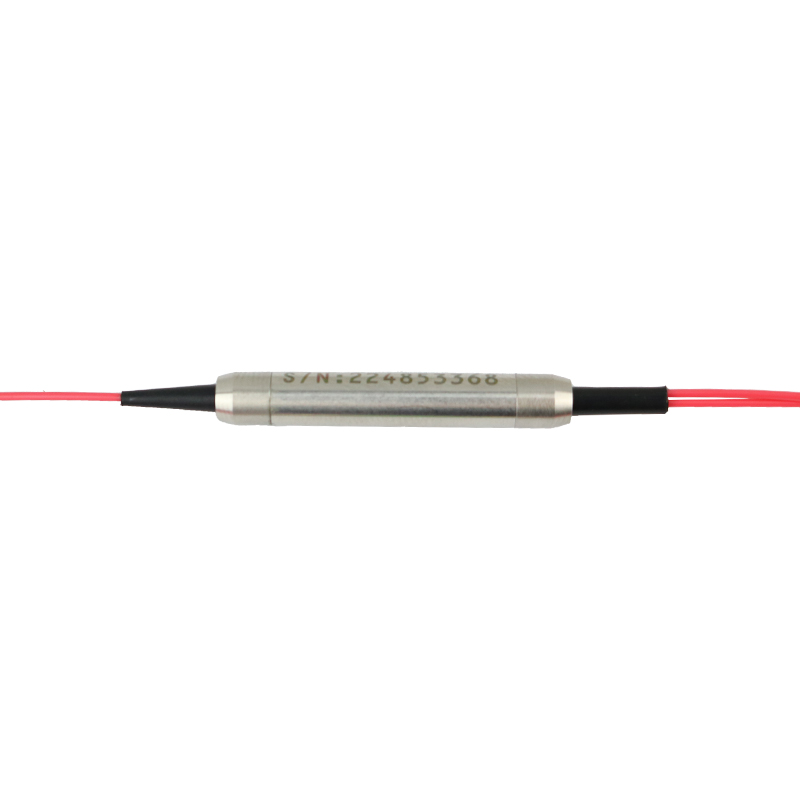

保偏微光学波片型波分复用器
Filter WDMs
980/1064nm系列
产品描述：

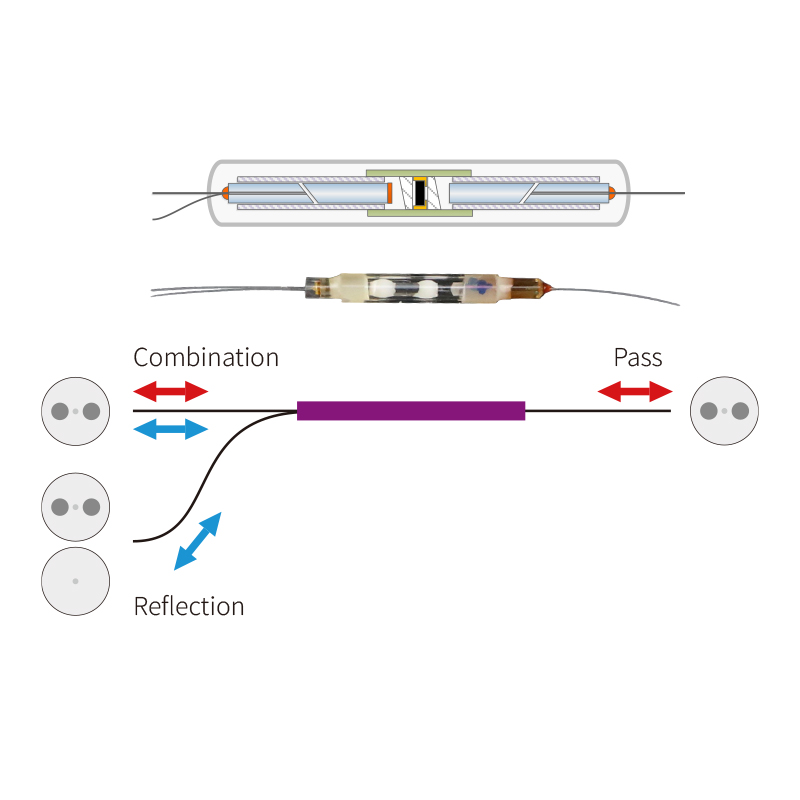

微光学型保偏WDM主要使用波片镀膜技术，提供了波分复用，同时保持高消光比的信号偏振的特性。波片型波分复用器具备高隔离度，带宽大，性能稳定，且各端口光纤类型可指定等优势。
1064/980nm保偏波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号，该器件可以被应用于中低功率的保偏掺镱光纤放大器，环形腔设计的保偏光纤激光器等。
我们可以提供各种不同波长(850/905、915/980、980/1030、980/1064、980/1310、980/1550、1570/2000nm等)滤波片保偏型波分复用器，采用成熟的窄带介质膜实现光的滤波，具有插入损耗低，高消光比，波长选择性大、承受功率高，稳定性高，可实现两路光信号的合波与分波，应用于光纤激光器、光纤放大器、光纤通信、光纤传感等领域。
技术指标：
|
项目 |
指标(980/1064nm) |
|
|
端口类别 |
透射端口 |
反射端口 |
|
工作波长(nm) |
1064(1020～1080) |
980(960～990) |
|
插入损耗(dB) |
0.8(典型值),1.0(最大值) |
0.5(典型值),0.7(最大值) |
|
隔离度(dB) |
33(典型值),30(最小值) |
15(典型值),13(最小值) |
|
消光比Min.(dB) |
22 |
|
|
回波损耗Min.(dB) |
50 |
|
|
方向性Min.(dB) |
55 |
|
|
热稳定性Max.(dB/℃) |
0.005 |
|
|
承受功率CW(W) |
0.5,1,5,10可选 |
|
|
光纤类型 |
PM980 (Com & Pass Port) |
PM980或HI1060 |
|
工作温度(℃) |
-20~ +85 |
|
|
储存温度(℃) |
-40`+85 |
|
注：以上数据不含连接头。
