多模光纤旋转接头跳线
400~2200nm
产品描述：

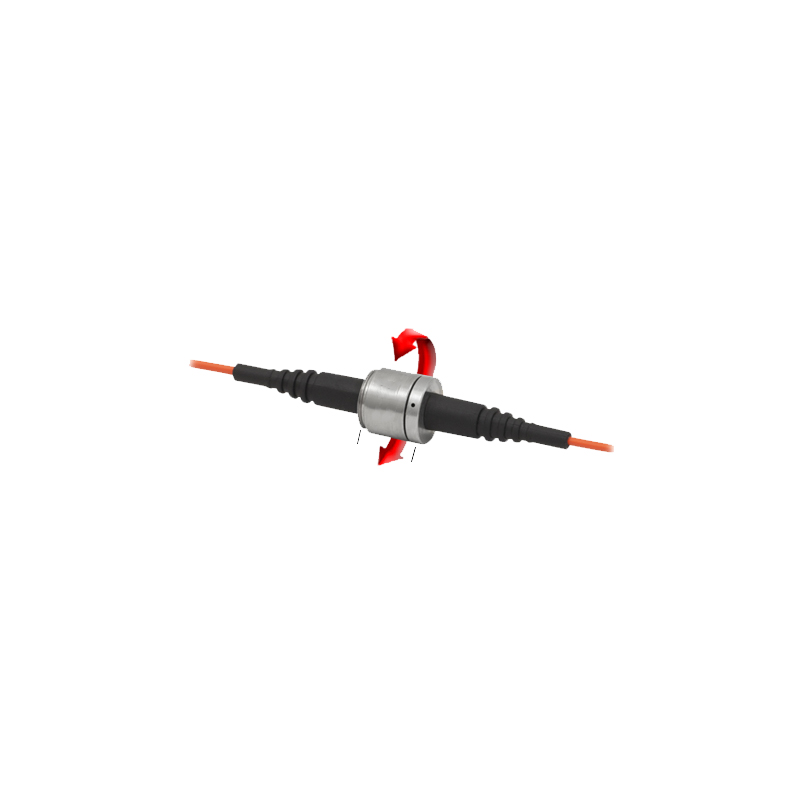

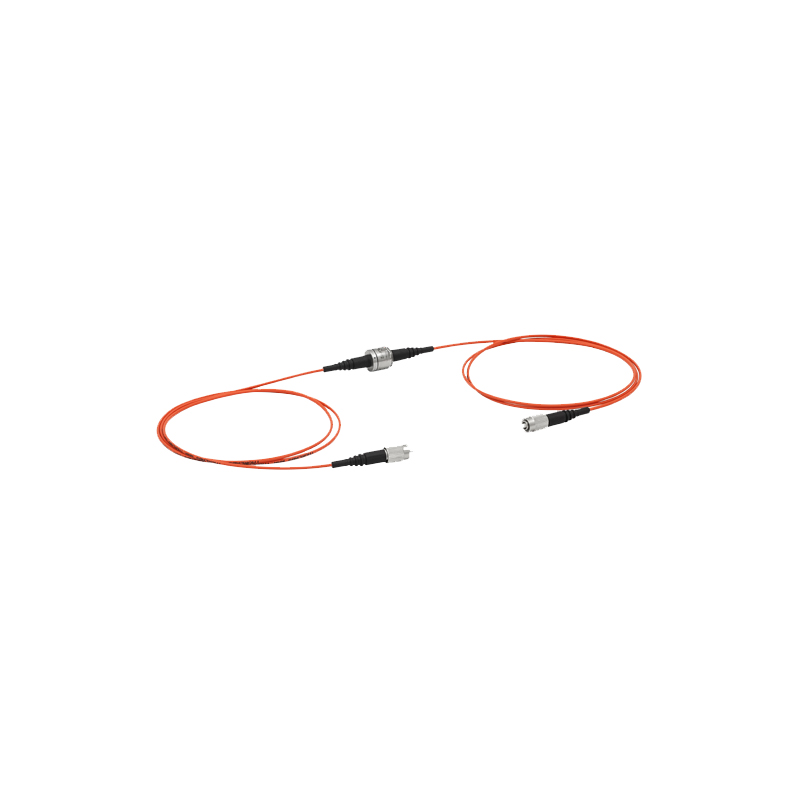

多模(MM)光纤旋转接头跳线是任何需要旋转一个光纤接头的实验的整体式解决方案。内置的旋转接头允许连接在旋转节上的光缆自由转动，而保持其它光缆不动，从而降低实验中发生损伤的危险。相比将旋转接头和跳线分离的方案，无透镜设计使插入损耗更低，旋转透射变化更小。这种旋转接头经过精密加工，并带有密封轴承，可以进行极其平滑的转动，具有很长的使用寿命以及在转动时的低信号强度振动特性。这些跳线采用φ200µm纤芯或φ400µm纤芯、数值孔径0.39的光纤。每一根旋转接头跳线包括两个保护盖，用于防止灰尘和其它有害物质落入插芯端。
技术指标：
|
项目 |
指标 |
||
| 型号 |
RJPF2 |
RJPF4 | RJPS4 |

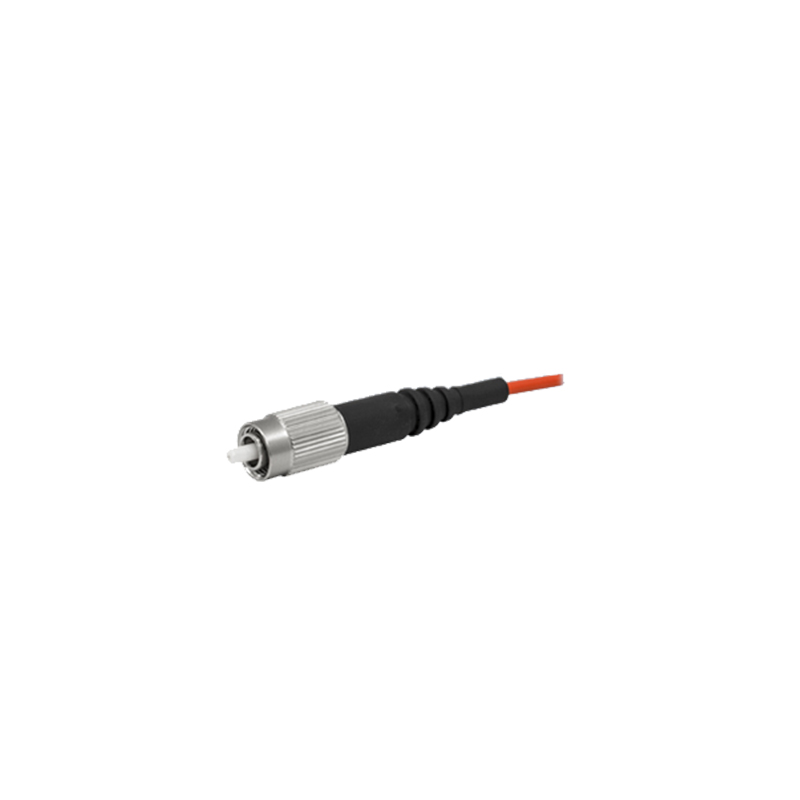

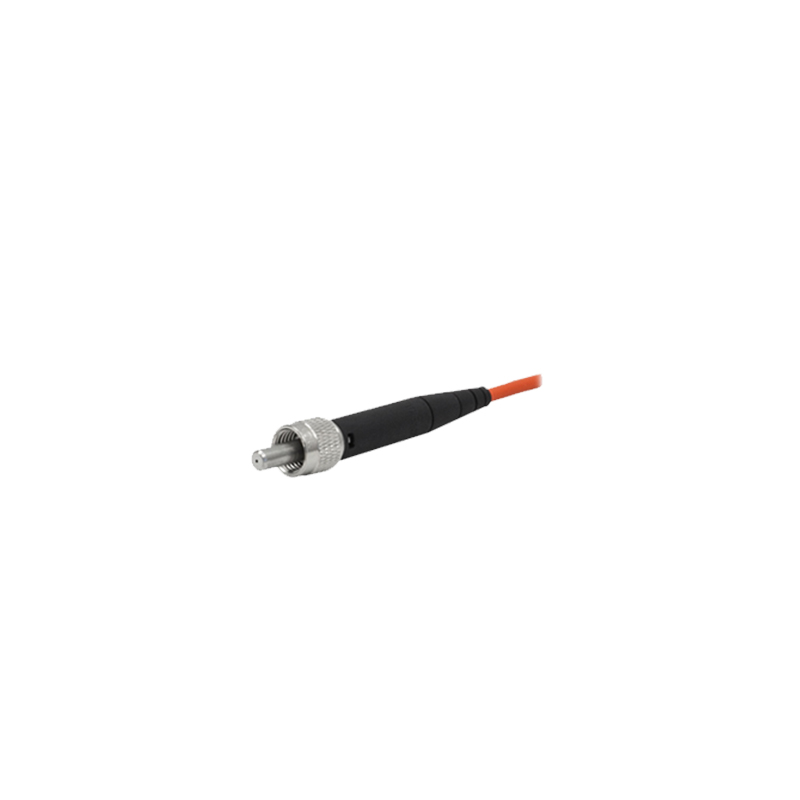

| 连接头类型 | FC/PC | SMA | |
| 纤芯直径(µm) | φ200±5 | φ400±8 | |
| 包层直径(µm) | φ225±5 | φ425±10 | |
| 涂覆直径(µm) | φ500±30 | φ730±30 | |
| 纤芯偏移Max.(µm) | 5 | 7 | |
| 短期/长期弯曲半径(mm) | 21/42 | 43/86 | |
| 数值孔径NA | 0.39 | ||
| 波长范围(nm) | 400～2200 | ||
| 尾纤长度 | 两侧各1m | ||
| 封装尺寸(mm) | φ2 | ||
| 旋转头插入损耗(dB) | <2.0(传输率>63%) | ||
| 旋转过程插入损耗变化(dB) | ±0.4(传输率±8%) | ||
| 启动扭矩(N·m) | <0.01(典型值<150µN·m) | ||
| 每分钟转速RPM Max. | 10000 | ||
| 生命周期(亿转) | 2～4 | ||
| 工作温度(℃) | <50 | ||
| 多模光纤跳线技术规格书-MY.pdf | 2026-01-31 |
