产品描述：

保偏光纤跳线(保偏尾纤)是一种光纤连接器，接头可安装在一端或两端。我们提供标准保偏跳线，具备消光比高、插入损耗小、重复性好等特点，可按要求制作不同连接器，如LC、FC、ST、SC、MU等，提供PC和APC定制研磨端面，波长400nm~2000nm可选。我们还提供了AR镀膜的接头，用于光纤到自由空间耦合优化、低插入损耗、高回波损耗的光纤跳线。

产品分类：

FC、SC、ST、LC、MU等

PC、UPC、APC端面研磨，APC一般默认选用台阶型插芯(锥型-可选)

进口精工、扇港、保偏FC散件和国产散件可选

0.5米、1米、2米等各种长度可定制

0.9mm，2.0mm，3.0mm 紧套光缆或PVC/LSZH松套管

产品特点：

100%检测合格

高消光比

低插入损耗

高回波损耗

精工研磨机加工

符合GR-326 标准

康宁、Nufern/Coherent纤芯或者其他国内外有名品牌特种光纤

技术指标：

项目	单位	指标
工作波长	nm	780，850	980，1060，1064	1310，1550，1650
典型插入损耗	dB	0.45	0.30	0.20
插入损耗	dB	0.80	0.50	0.30
光纤类型		PM850 fiber PM780-XP	PM980 fiberPM980-XP	PMPandafiber
接头类型		FC、SC、LC、ST、MU等
典型消光比	dB	23
回波损耗	dB	50(@UPC)，60(@APC)
互换性	dB	0.02(Max.)
重复性	dB	0.2(Max.)1000次对接
光纤类型		PM460-HP、PM630-HP，或客户指定(优先选用Nufern/Coherent或Corning品牌)
承载功率(CW)	mW	300
拉伸载荷	N	5
工作温度	℃	-5to +50
运输/存储温度	℃	-20 to +85
标准光纤长度	m	1米标准，其他可选
附加		可选镀膜：AR＜0.25%，常规产品默认不镀膜

*长度偏差在+/-10cm范围之内.

说明：

1. 技术指标是包含连接器的指标，不同波长下测试结果会有不同

2. 特种光纤的技术指标请联系我们的销售人员

3. 光纤的长度可选

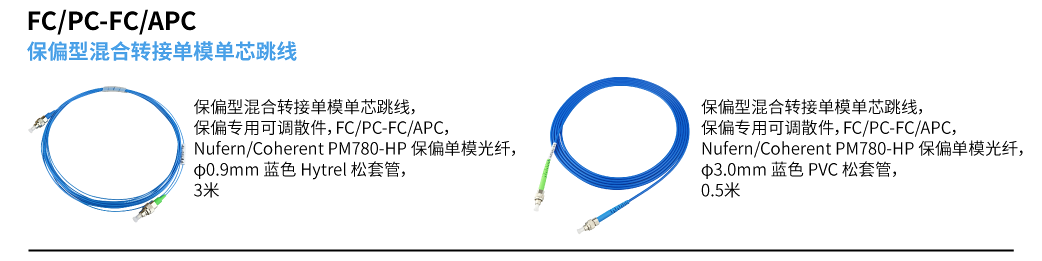

常用特种单模光纤类型：

订货信息：

1. 连接器散件及插芯品牌;(保偏FC散件、日本扇港品牌散件及插芯、日本精工品牌和国产优良散件及插芯可选)

2. A、B两端连接器类型，常用的有FC/UPC，FC/APC，ST/PC，SC/UPC，SC/APC，LC/PC，LC/APC;

3. 光纤类型，优先选用美国Nufern/Coherent品牌保偏系列光纤，详细光纤规格资料请联系我们的销售人员获取;

4. 松套管类型，常用的有0.9mm Hytrel海翠料(12种国标颜色任选)、2.0mm和3.0mm松套管PVC(常用黄色，另有黑色、蓝色、桔色常备库存，其余请与销售人员沟通库存情况，均可定制)、3.0mm不锈钢外护套、5.0mm不锈钢外护套或披塑、6.0mm不锈钢外护套或披塑、3.0mm蓝色铠装披塑外护套、5.0mm蓝色铠装披塑外护套等;

5. 跳线米数，常用米数1m、2m、5m、10m等，如需更长米数，因松套管材质不同而导致穿纤难度不同，请提前与销售人员沟通;

6. 其他特殊要求，如贴牌、特殊包装方式、指定防尘帽类型等。

定制须知：

如何选购定做的产品:

本公司可以根据用户的要求提供更多的定做产品,在选择定做的单模光纤跳线时请明确下面的问题,或者和我们的销售人员联系,以明确您的具体需求:

1. 您需要什么样的工作波长?

2. 您需要的跳线想和什么样的适配器连接?

3. 什么样的光纤外径或者光缆的保护材料能适合您的应用?

4. 什么样的回波损耗能满足您的应用?

5. 您的系统光功率是否超过250mW?

6. 加工时有没有其他的要求?

说明：

定做的产品可能因为需要特殊的材料和更多的时间，所以会比标准产品的价格更高，交货周期也可能有一定的影响，我们会在给您提供的报价中指出。

产品描述：

保偏光纤跳线-780nm至1650nm波长-技术规格书-MY.pdf	2026-01-31
保偏光纤跳线-780nm~1650nm波长-技术规格书-MY.pdf	2026-01-31

保偏型单模单芯跳线-780nm~650nm
