保偏光纤熔接机
60/～125μm
保偏光纤(PMF)：熊猫型、领结型、椭圆型
产品描述：
光纤熔接机是光纤熔接的基础设备，其性能决定了光纤连接的光学特性及可靠性。随着以光纤陀螺、全光纤电流传感器、光纤加速计为主的光纤传感器在武器、卫星、飞船、运载火箭等领域的迅速发展应用，光纤熔接机的应用也从光纤通信行业扩展到了光纤传感行业，并在单/多模熔接机的基础上增加了保偏光纤熔接机，以实现保偏光纤的偏振保持连接。

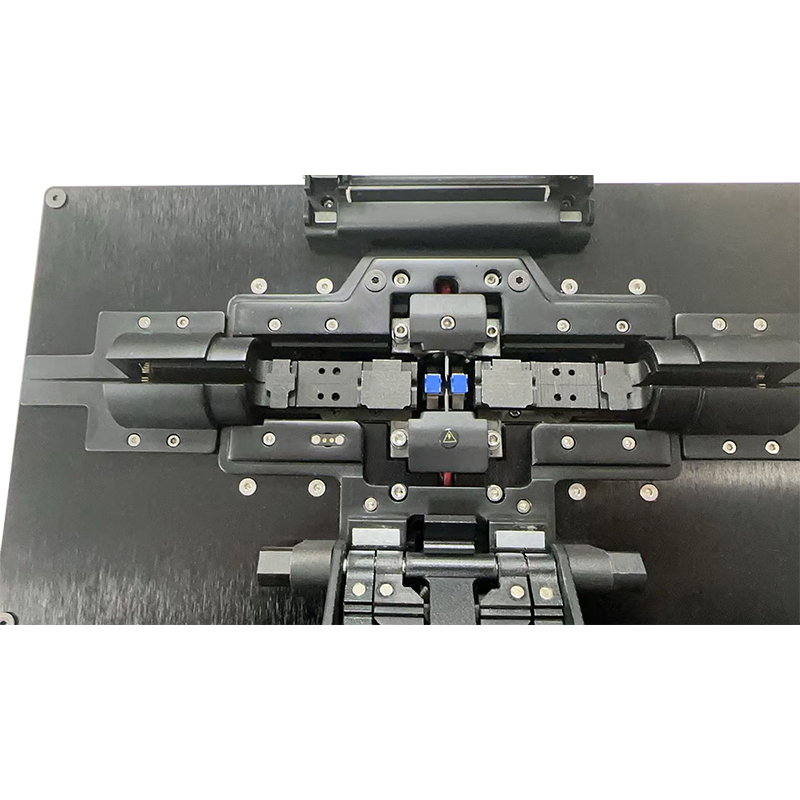

上海闵壹光电MY-PM100A是一款全自动双猫眼对准保偏光纤熔接机，适合60/80～125μm保偏光纤（熊猫型）熔接。
产品特性
消光比：30dB~45dB
保偏光纤55秒熔接
0.02°旋转马达精度
直联式旋转主轴，精度高
光纤自动轴向旋转对准，熔接机控制光纤三维方向对准熔接
适用于各种单模、多模、保偏光纤熔接
PAS精确纤芯对准，简单、准确、直观的角度定位，保证低损耗接续
高清液晶显示器，同时观察X轴、Y轴方向光纤，清晰显示光纤侧面、监控光纤轴向旋转角度
光纤可360度旋转，定位精准、图像调节简单
适用于包层直径60/80μm~125μm的熊猫型保偏光纤熔接
技术指标
|
型号 |
MY-PM100A全自动保偏光纤熔接机 |
|
光纤类型 |
各种保偏光纤、SM(单模)，MM(多模)，DS(色散位移)，NZDS(非零色散位移)， |
|
接续损耗 |
单模光纤(ITU-T G652)0.01~0.03dB； 多模光纤(ITU-T G651)0.01~0.02dB； 色散位移光纤(ITU-T G653)0.03~0.06dB； 保偏光纤(PM)0.02~0.07dB |
|
放大倍数 |
光纤侧面380/250倍，光纤端面400倍 |
|
图像显示 |
提供光纤侧面图像显示； 提供光纤旋转界面图像显示 |
|
电极寿命 |
典型值3000次，电极更换简易方便 |
|
供电电源 |
外接电源线，输入：AC100-240V |
|
工作环境 |
温度：-10℃~+60℃；湿度：0～95%RH(不结露)；海拔高度：0～5000m |
| 全自动保偏光纤熔接机MY-PM100A+技术规格书+-+中文-V.pdf | 2026-01-31 | |
| 保偏光纤熔接机MY-PM100A技术规格书-MY.pdf | 2026-01-31 |
