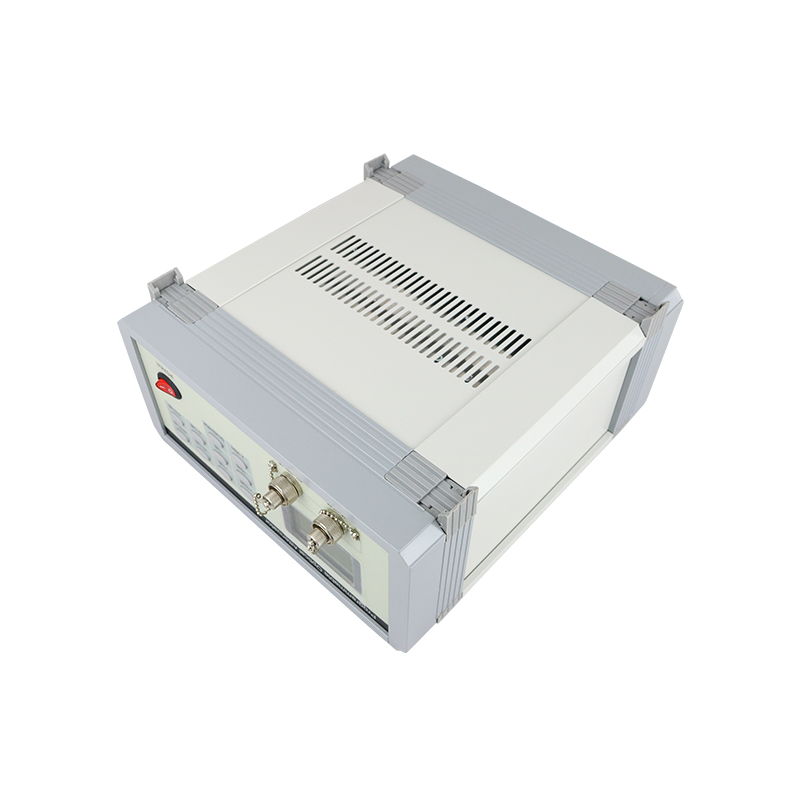

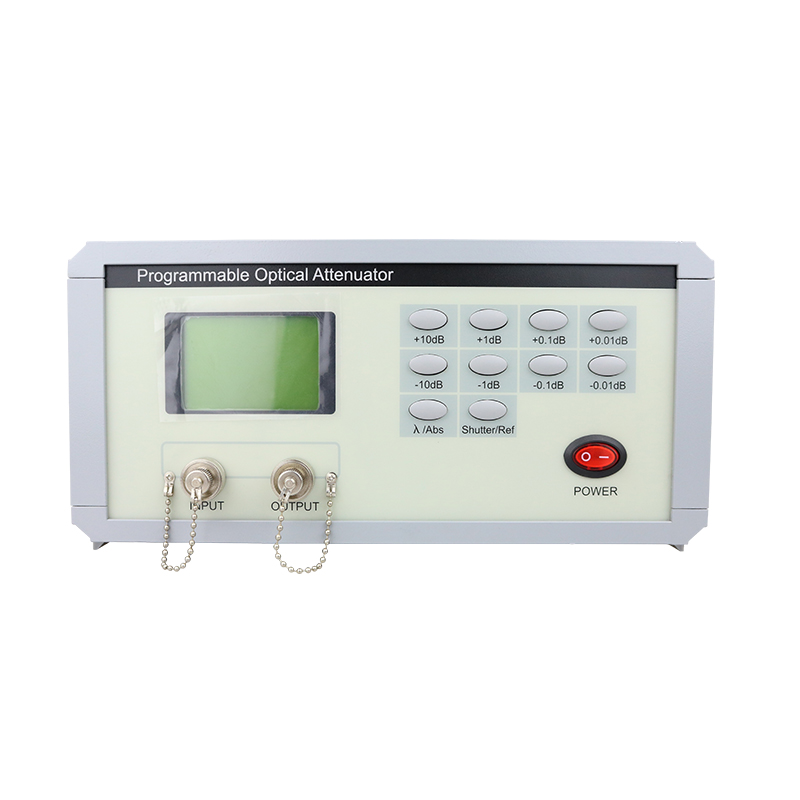

台式可编程光衰减器
单模1260～1650nm
0～65dB连续可调衰减
产品描述：
可编程光衰减器是一款可以通过PC机或面板自由控制光衰减量的新型仪表，采用新型的外观和电路设计，能够在单模1260～1650nm宽波长范围内提供0～65dB的连续可调衰减，具有极高的可靠性和稳定性，并可提供光闸功能满足用户切断光路的需求。适用于光纤通讯系统、设备和仪器在研制、开发和生产过程中的检测与调试。
技术指标：
|
项目 |
指标 |
|
波长范围(nm) |
1260～1650 |
|
光纤类型 |
9/125μm |
|
最大衰减(dB) |
65 |
|
插入损耗(dB) |
≤1.5 |
|
显示分辨率(dB) |
0.01 |
|
衰减线性(dB) |
≤±0.20 |
|
重复性(dB) |
≤0.05 |
|
PDL(dB) |
≤0.20 |
|
最大允许输入(dBm) |
+27 |
|
回波损耗(dB) |
≥50 |
|
光接口类型 |
(FC/SC/ST)/PC |
|
工作环境 |
温度：0℃～45℃；湿度：≤90%RH |
|
外形尺寸L×W×H(mm) |
280×260×130 |
|
重量(kg) |
3.6(裸机) |
|
电源 |
180～260V，50/60Hz |
备注：
1） 技术指标参数在23 ℃ ± 1 ℃时有效；
2） 衰减线性针对单模设备1310nm和1550nm在最高60dB时进行测量。
标准配置：
|
序号 |
名称 |
数量 |
单位 | 备注 |
|
1 |
MY5001主机 |
1 |
台 | |
|
2 |
电源线 |
1 |
根 | |
|
3 |
说明书 |
1 |
本 | |
|
4 |
RS232串口线 |
1 |
根 | |
|
5 |
软件光盘 |
1 |
个 | |
|
6 |
FC/PC-FC/APC跳线 |
1 |
条 | |
|
7 |
FC/PC-FC/PC跳线 |
1 |
条 | |
|
8 |
FC/SC/ST接口 |
2 |
套 | |
|
9 |
清洁棉签 |
1 |
包 | |
|
10 |
保险丝 |
1 |
个 |
| MY5001台式可编程光衰减器技术规格书-MY.pdf | 2026-01-31 |
